在光电效应实验中，如果实验仪器及线路完好，当光照射到光电管上时，灵敏电流计中没有电流通过，可能的原因是：．

在光滑水平面上的O点系一长为l的绝缘细线，线的一端系一质量为m，带电量为q的小球．当沿细线方向加上场强为E的匀强电场后，小球处于平衡状态．现给小球一垂直于细线的初速度v，使小球在水平面上开始运动．若v很小，则小球第一次回到平衡位置所需时间为．

利用扫描隧道显微镜（STM）可以得到物质表面原子排列的图象，从而可以研究物质的构成规律，下面的照片是一些晶体材料表面的STM图象，通过观察、比较，可以看到这些材料都是由原子在空间排列而构成，具有一定的结构特征．则构成这些材料的原子在物质表面排列的共同特点是

（1）；
（2）．

两个额定电压为220V的白炽灯L₁和L₂的U-I特性曲线如图所示．L₂的额定功率约为 W；现将L₁和L₂串联后接到220V的电源上，电源内阻忽略不计，此时L₂的实际功率约为 W．

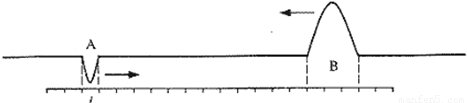

A、B两波相向而行，在某时刻的波形与位置如图所示，已知波的传播速度为v，图中标尺每格长度为l．在图中画出又经过t=7l/v时的波形．

用打点计时器研究物体的自由落体运动，得到如图一段纸带，测得AB=7.65cm，BC=9.17cm．已知交流电频率是50Hz，则打B点时物体的瞬时速度为______m/s．如果实验测出的重力加速度值比公认值偏小，可能的原因是______．

在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选：A 电压表量程为15V，B 电压表量程为3V，A变阻器为（20Ω，3A），B变阻器为（500Ω，0.2A）．
电压表应该选______（填A或B），这是因为______；
变阻器应该选______（填A或B），这是因为______．

下图为一测量灯泡发光强度的装置，AB是一个有刻度的底座，两端可装两个灯泡．中间带一标记线的光度计可在底座上移动，通过观察可以确定两边灯泡在光度计上的照度是否相同．已知照度与灯泡的发光强度成正比、与光度计到灯泡的距离的平方成反比．现有一个发光强度I的灯泡a和一个待测灯泡b．分别置于底座两端（如图）

（1）怎样测定待测灯泡的发光强度？______2

I

一根长约为30cm、管内截面积为S=5.0×10-⁶m²的玻璃管下端有一个球形小容器，管内有一段长约1cm的水银柱．现在需要用比较准确的方法测定球形小容器的容积V．可用的器材有：刻度尺（量程500mm）、湿度计（测量范围0-100°C）、玻璃容器（高约为30cm，直径约10cm）、足够多的沸水和冷水．
（1）简要写出实验步骤及需要测量的物理量；
（2）说明如何根据所测得的物理量得出实验结果．

小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别小灯泡上的电流和电压）：

I （A）	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U （V）	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0-10Ω）、电源、小灯泡、电键、导线若干．
（2）在右图中画出小灯泡的U-I曲线．
（3）如果第15题实验中测得电池的电动势是1.5V，内阻是2.0Ω，问：将本题中的小灯泡接在该电池的两端，小灯泡的实际功率是多少？（简要写出求解过程：若需作图，可直接画在第（2）小题方格图中）
