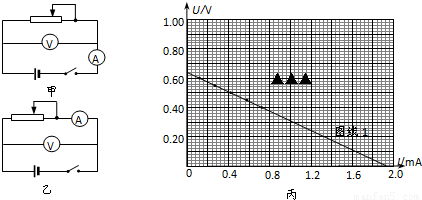

在测定水果电池的电动势和内阻时,某实验小组选取相同的实验器材,分别用甲、乙两种电路进行实验.其中一种电路测得的实验数据作出的U-I图线,如图丙中图线1所示,另一电路测得的实验数据如下表.

(1)请用表中数据在丙图坐标纸上描点,并作出U-I图线.
(2)图线1所对应实验电路是______(选填“甲”或“乙”).
(3)消除电表内阻产生的误差,电源的电动势E=______V,电源的内电阻r=______Ω.
| I/mA | 0.50 | 0.60 | 0.70 | 0.80 | 0.85 | 0.90 |
| U/V | 0.45 | 0.35 | 0.25 | 0.15 | 0.10 | 0.05 |
(1)请用表中数据在丙图坐标纸上描点,并作出U-I图线.
(2)图线1所对应实验电路是______(选填“甲”或“乙”).
(3)消除电表内阻产生的误差,电源的电动势E=______V,电源的内电阻r=______Ω.
如图所示是岩盐的平面结构,实心点为氯离子,空心点为钠离子,如果将它们用直线连起来,将构成一系列大小相同的正方形.岩盐是 (选填“晶体”或“非晶体”).固体岩盐中氯离子是 (选填“运动”或“静止”)的.
如图所示,一定质量的理想气体先从状态A经等容过程到状态B,再经等压过程到状态C.在状态C时气体的体积V=3.0×10-3 m3,温度与状态A相同.求气体:
①在状态B时的体积;
②在整个过程中放出的热量.
0 70051 70059 70065 70069 70075 70077 70081 70087 70089 70095 70101 70105 70107 70111 70117 70119 70125 70129 70131 70135 70137 70141 70143 70145 70146 70147 70149 70150 70151 70153 70155 70159 70161 70165 70167 70171 70177 70179 70185 70189 70191 70195 70201 70207 70209 70215 70219 70221 70227 70231 70237 70245 176998
①在状态B时的体积;
②在整个过程中放出的热量.
