如图甲所示是用主尺最小分度为1mm.游标上有20个小的等分刻度的游标卡尺测量一工件的内径的实物图.图乙是游标部分放大后的示意图．则该工件的内径为 cm．用螺旋测微器测一金属杆的直径.结果如图丙所示.——青夏教育精英家教网——

如图甲所示是用主尺最小分度为1mm，游标上有20个小的等分刻度的游标卡尺测量一工件的内径的实物图，图乙是游标部分放大后的示意图．则该工件的内径为 cm．
用螺旋测微器测一金属杆的直径，结果如图丙所示，则杆的直径是 mm．

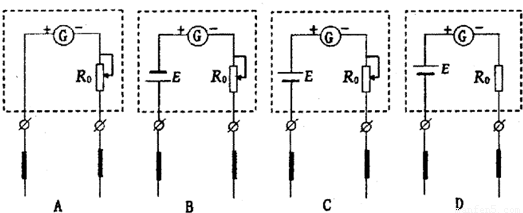

多用电表调到欧姆档时，其内部等效电路是下列图中的（选填图下所对应的字母）

实验室有一块量程为500μA，内阻R_g约为200Ω的电流表（也称微安表），需要准确测量它的电阻，一同学根据实验室现有的器材设计了如图（甲）和图（乙）两种实验电路．已知实验室中的部分实验器材的规格如下：

电流表（也称毫安表）：mA（量程1mA，内电阻约100Ω）
滑动变阻器A：R₁（20Ω，1A）
滑动变阻器B：R₁（500Ω，0.5A）
电阻箱：R₂（999.9Ω）
直流电源：（电动势为3V，内阻很小）
可供选择的不同阻值的定值电阻器R₃
①将图（丙）所示的实物图按图（甲）所示的电路连接成实验电路．
②在图（乙）所示的电路中，为了便于实验的调节，滑动变阻器R₁应选______
（选填：“滑动变阻器A”或“滑动变阻器B”）．为了保证实验操作过程的安全（即使滑动变阻器R₁的阻值调为0，也不会烧坏电流表），并便于实验调节，定值电阻器R₃的阻值应选______（填选项前的字母）．
A．100Ω B．1kΩ C.6kΩ D.10kΩ
③利用图（甲）所示的电路，闭合S₁之后进行测量时，需要记录的实验数据有（同时用设定的字母表示）______1、毫安表读数

、电阻箱读数R₂

2012年11月25日，如图1歼-15舰载机成功阻拦着陆“辽宁号”航母后，又沿航母舰首14°上翘跑道滑跃式起飞，突破了阻拦着舰、滑跃起飞关键技术．甲板上的阻拦索具有关键作用，阻拦索装置完全由我国自主研制制造，在战机着舰时与尾钩完全咬合后，在短短数秒内使战机速度从数百公里的时速减少为零，并使战机滑行距离不超过百米．（g取10m/s²）

（1）设歼-15飞机总质量m=2.0×10⁴kg，着陆在甲板的水平部分后在阻拦索的作用下，速度由v=100m/s滑行50m后停止下来，水平方向其他作用力不计，此过程可视为匀减速运动．求阻拦索对飞机的水平作用力F；
（2）在第（1）问所述的减速过程中，飞行员所受的阻力是飞行员自身重力的多少倍？
（3）航母飞行甲板水平，前端上翘，水平部分与上翘部分平滑连接，连接处D点可看作圆弧上的一点，圆弧半径为R=150m，如图2所示．已知飞机起落架能承受竖直方向的最大作用力为飞机自重的16倍，求飞机安全起飞经过D点时速度的最大值v_m．

某研究性学习小组用如图所示的装置来选择密度相同、大小不同的球状纳米粒子．密度相同的粒子在电离室中被电离后带正电，电量与其表面积成正比．电离后粒子缓慢通过小孔O₁进入极板间电压为U的水平加速电场区域I，再通过小孔O₂射入相互正交的恒定匀强电场和匀强磁场区域II，其中磁场的磁感应强度大小为B，方向垂直纸面向外．收集室的小孔O₃与O₁、O₂在同一条水平线上．实验发现：半径为r的粒子，其质量为m、电量为q，刚好能沿O₁O₃直线射入收集室．不计纳米粒子重力和粒子之间的相互作用力．（球形体积和球形面积公式分别为V_球=

πr³，S_球=4πr²）．求：

（1）图中区域II的电场强度E；
（2）半径为r的粒子通过O₂时的速率v；
（3）试讨论半径r≠r的粒子进入区域II后将向哪个极板偏转．

如图所示，质量为M=2.0kg的小车A静止在光滑水平面上，A的右端停放有一个质量为m=0.10kg带正电荷q=5.0×10^-2 C的小物体B，整个空间存在着垂直纸面向里磁感应强度B=2.0T的匀强磁场．现从小车的左端，给小车A一个水平向右的瞬时冲量I=26N?s，使小车获得一个水平向右的初速度，此时物体B与小车A之间有摩擦力作用，设小车足够长，g 取10m/s²．求：

（1）瞬时冲量使小车获得的动能E_k；
（2）物体B的最大速度v_m，并在v-t坐标系中画出物体B的速度随时间变化的示意图象；
（3）在A与B相互作用过程中系统增加的内能E_热．

如图甲所示，一个轻质弹簧右端固定在传感器上，传感器与电脑相连．当对弹簧的左端施加变化的水平拉力时，在电脑上得到了弹簧形变量x与弹簧弹力大小F的关系图象（如图乙），弹簧始终在弹性限度内．则下列判断正确的是（）

A．弹簧产生的弹力和弹簧的长度成正比
B．弹簧长度的变化量与对应的弹力变化量成正比
C．该弹簧的劲度系数是2 N/m
D．当对弹簧的左端施加水平压力时，弹簧劲度系数不变

如图闭合电路中，当滑片P向右移动时，两电表示数变化是（）
A．电流表示数变小
B．电流表示数变大
C．电压表示数变大
D．电压表示数变小

如图为“北斗一号”T地球同步卫星和“北斗二号”G地球导航卫星的运动轨迹，则G在运行时（）

A．相对T静止
B．周期比T的小
C．线速度比T的大
D．向心加速度比T小

在正的点电荷形成的电场中，一带电粒子从电场中的P点运动到Q点的轨迹如图，粒子重力不计，下列判断正确的是（）
A．粒子带负电
B．粒子加速度逐渐增大
C．P点的电势低于Q点的电势
D．P点的场强大于Q点的场强
