伽利略用两个对接的斜面，一个斜面固定，让小球从斜面上滚下，又滚上另一个倾角可以改变的斜面，斜面倾角逐渐改变至零，如图所示．伽利略设计这个实验的目的是为了说明（ ）
如图所示，用轻绳吊一个重为G的小球，欲施一力F使小球在图示位置平衡（θ＜30°），下列说法正确的是（ ）
我国未来将建立月球基地，并在绕月轨道上建造空间站．如图所示，关闭动力的航天飞机在月球引力作用下向月球靠近，并将与空间站在B处对接，已知空间站绕月轨道半径为r，周期为T，万有引力常量为G，下列说法中正确的是（ ）
如图所示，跳水运动员最后踏板的过程可以简化为下述模型：运动员从高处落到处于自然状态的跳板（A位置）上，随跳板一同向下做变速运动到达最低点（B位置）．对于运动员从开始与跳板接触到运动至最低点的过程，下列说法中正确的是（ ）
如图所示，点电荷+4Q与+Q分别固定在A、B两点，C、D两点将AB连线三等分，现使一个带负电的粒子从C点开始以某一初速度向右运动，不计粒子的重力，则该粒子在CD之间运动的速度大小v与时间t的关系图象可能是（ ）
如图所示为推行节水工程的转动喷水“龙头”，水平的喷水“龙头”距地面高为h，其喷灌半径为可达10h，每分钟喷出水的质量为m，所用的水从地下H深的井里抽取，设水以相同的速率喷出，不计空气阻力（重力加速度为g）．则下列正确的是（ ）
压敏电阻的阻值会随所受压力的增大而减小．某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体，电梯静止时电流表示数为I；当电梯做四种不同的运动时，电流表的示数分别如图甲、乙、丙、丁所示．下列判断中正确的是（ ）
平行于y轴的导体棒以速度v向右做匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，导体棒中的感应电动势E与导体棒位置x关系的图象是下图中的（ ）

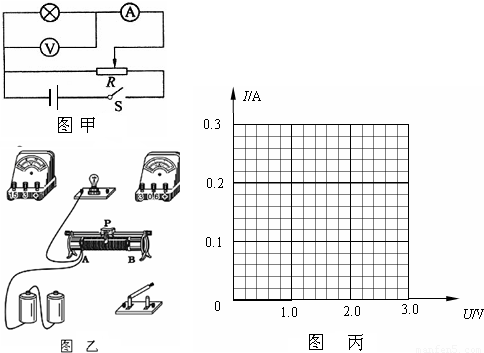

如图甲所示，为某同学测绘额定电压为3.0V的小灯泡的I-U特性曲线的实验电路图．
（1）根据电路图甲，用笔画线代替导线，将图13乙中的实验电路连接完整．
（2）开关S闭合之前，图乙中滑动变阻器的滑片应该置于端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表
根据表中的实验数据，在图丙中画出小灯泡的I-U特性曲线
0 70015 70023 70029 70033 70039 70041 70045 70051 70053 70059 70065 70069 70071 70075 70081 70083 70089 70093 70095 70099 70101 70105 70107 70109 70110 70111 70113 70114 70115 70117 70119 70123 70125 70129 70131 70135 70141 70143 70149 70153 70155 70159 70165 70171 70173 70179 70183 70185 70191 70195 70201 70209 176998
（1）根据电路图甲，用笔画线代替导线，将图13乙中的实验电路连接完整．
（2）开关S闭合之前，图乙中滑动变阻器的滑片应该置于端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 |
| I/A | 0.10 | 0.16 | 0.20 | 0.23 | 0.25 | 0.26 | 0.27 |
