下表是测量某一水果电池时记录的数据．

	1	2	3	4	5	6	7	8	9
电压U/V	0.320	0.340	0.396	0.440	0.460	0.500	0.520	0.570	0.610
电流I/mA	0.460	0.400	0.322	0.270	0.238	0.204	0.180	0.132	0.100

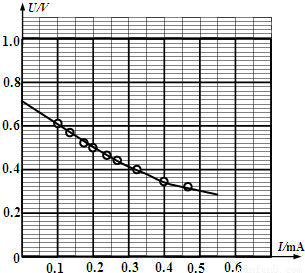

请你根据测量数据在答题卷相应位置的坐标纸中描点，并作出U随I变化的关系图象．由图象求出电流小于0.3mA时水果电池的电动势为 V，内阻为 Ω．
某次实验后发现电压表坏了，丙同学也想自己测一下水果电池的电动势和内阻，该同学在利用图象法处理数据时该作出随变化的关系图象．另外该同学将四个这样的水果电池串联起来给“2.5V，0.5A”的小灯泡供电，灯泡并不发光（检查电路无故障）分析其不亮的原因是．

某天，小明在上学途中沿人行道以v₁=lm/s速度向一公交车站走去，发现一辆公交车正以v₂=15m/s速度从身旁的平直公路同向驶过，此时他们距车站s=50m．为了乘上该公交车，他加速向前跑去，最大加速度a₁=2.5m/s²，能达到的最大速度v_m=6m/s．假设公交车在行驶到距车站s=25m处开始刹车，刚好到车站停下，停车时间t=10s，之后公交车启动向前开去．（不计车长）求：
（1）若公交车刹车过程视为匀减速运动，其加速度a₂大小是多少；
（2）若小明加速过程视为匀加速运动，通过计算分析他能否乘上该公交车．

如图所示，光滑斜面的倾角α=30°，在斜面上放置一矩形线框abcd，ab边的边长l₁=lm，bc边的边长l₂=0.6m，线框的质量m=1kg，电阻R=0.1Ω，线框受到沿光滑斜面向上的恒力F的作用，已知F=10N．斜面上ef线（ef∥gh）的右方有垂直斜面向上的均匀磁场，磁感应强度B随时间t的变化情况如B-t图象，时间t是从线框由静止开始运动时刻起计的．如果线框从静止开始运动，进入磁场最初一段时间是匀速的，ef线和gh的距离s=5.1m，求：
（1）线框进入磁场时匀速运动的速度v；
（2）ab边由静止开始到运动到gh线处所用的时间t；
（3）线框由静止开始到运动到gh线的整个过程中产生的焦耳热．

如图甲所示，直角坐标系中直线AB与横轴x夹角∠BAO=30°，AO长为a．假设在点A处有一放射源可沿∠BAO所夹范围内的各个方向放射出质量为m、速度大小均为v、带电量为e的电子，电子重力忽略不计．在三角形ABO内有垂直纸面向里的匀强磁场，当电子从顶点A沿AB方向射入磁场时，电子恰好从O点射出．试求：
①从顶点A沿AB方向射入的电子在磁场中的运动时间t；
②磁场大小、方向保持不变，改变匀强磁场分布区域，使磁场存在于三角形ABO内的左侧，要使放射出的电子穿过磁场后都垂直穿过y轴后向右运动，试求匀强磁场区域分布的最小面积S．
③磁场大小、方向保持不变，现改变匀强磁场分布区域，使磁场存在于y轴与虚线之间，示意图见图乙所示，仍使放射出的电子最后都垂直穿过y轴后向右运动，试确定匀强磁场左侧边界虚线的曲线方程．

如图所示，两根等长的轻绳将日光灯悬挂在天花板上，两绳与竖直方向的夹角为45°，日光保持水平，所受重力为G，左右两绳的拉力大小分别为（）

如图，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为N₁，球对木板的压力大小为N₂．以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中（）

A．N₁始终减小，N₂始终增大
B．N₁始终减小，N₂始终减小
C．N₁先增大后减小，N₂始终减小
D．N₁先增大后减小，N₂先减小后增大

一物体在水平地面上做匀加速直线运动．若已知物体在第1秒内位移为8m，在第3秒内位移为10m．则下列说法正确的是（）
A．物体的加速度大小为1 m/s²
B．物体的加速度大小为2m/s²
C．物体在第1秒末的速度为8 m/s
D．物体在第2秒末的速度为9 m/s

为了求出楼房高度，让一石子从楼顶自由下落，空气阻力不计，测出下列哪个物理量的值不能计算出楼房的高度（当地重力加速度g已知）（）
A．石子开始下落1s内的位移
B．石子落地时的速度
C．石子最后1s内的位移
D．石子通过最后1m的时间

如图所示为一物体作直线运动时的图象，但纵坐标表示的物理量未标出．已知物体在前2s时间内向东运动，则以下判断正确的是（）

A．若纵坐标表示位移，则物体在4s内的位移为零
B．若纵坐标表示位移，则物体在4s内的运动方向始终向东
C．若纵坐标表示速度，则物体在4s内的位移为零
D．若纵坐标表示速度，则物体在4s内的加速度大小不变，方向始终向东

三个质量均为1Kg的相同木块a、b、c和两个劲度均为500N/m的相同轻弹簧p、q用轻绳连接如图，其中a放在光滑水平桌面上．开始时p弹簧处于原长，木块都处于静止．现用水平力缓慢地向左拉p弹簧的左端，直到c木块刚好离开水平地面为止，g取10m/s²．该过程p弹簧的左端向左移动的距离是（）
A．4cm
B．6cm
C．8cm
D．10cm
