如图所示，粗糙水平桌面上有一质量为m的铜质矩形线框，当一竖直放置的条形磁铁从线框中线AB正上方保持相同高度快速经过时，若线框始终不动，则线框在水平方向上的运动趋势是，线框受到水平桌面的支持力F_N大小的变化情况是．

一个T型电路如图所示，电阻R₁=10Ω，R₂=120Ω，R₃=40Ω．另有一测试电源，电动势为100V，内阻不计．当cd两端短路时，ab之间的等效电阻为 Ω，当cd两端接通测试电源时，ab两端的电压为 V．

一个标有“12V”字样，功率未知的灯泡，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：
（1）在正常发光情况下，灯泡的电功率P= W．
（2）若一定值电阻与灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为 Ω．

在长为l的绝缘轻杆两端分别固定带电量分别为+q、-q的等量异种点电荷，放入场强为E的匀强电场中，轻杆可绕中点O自由转动，若忽略两点电荷间的相互作用，在轻杆与电场线夹角为θ时，两点电荷受到的电场力对O点的合力矩大小为，若设过O点的等势面电势为零，则两电荷具有的电势能之和为．

如图所示，一列简谐横波沿x轴正方向传播，A、B、C是x轴上的三点．已知波长大于3m且小于5m，周期T=0.1s，AB=5m．在t=0时刻，波恰好传播到了B点，此时刻A点在波谷位置．经过0.5s，C点第一次到达波谷，则这列波的波长为 m，AC间的距离为 m．

如图所示，质量为m=5kg的物体，置于一倾角为30°的粗糙斜面上，用一平行于斜面的大小为40N的力F拉物体，使物体沿斜面M向上做初速度为零的匀加速直线运动，加速度a=2m/s²，斜面始终保持静止状态．则水平地面对斜面的静摩擦力大小为______

在地球表面，某物体用弹簧秤竖直悬挂且静止时，弹簧秤的示数为160N，把该物体放在航天器中，若航天器以加速度a=g/2（g为地球表面的重力加速度）竖直上升，在某一时刻，将该物体悬挂在同一弹簧秤上，弹簧秤的示数为90N，若不考虑地球自转的影响，已知地球半径为R=6.4×103km，取g=10m/s²．求：
（1）此时物体所受的重力；
（2）此时航天器距地面的高度．

如图所示为一简易火灾报警装置．其原理是：竖直放置的试管中装有水银，当温度升高时，水银柱上升，使电路导通，蜂鸣器发出报警的响声．27℃时，空气柱长度L₁为20cm，水银上表面与导线下端的距离L₂为10cm，管内水银柱的高度h为8cm，大气压强为75cm水银柱高．
（1）当温度达到多少℃时，报警器会报警？
（2）如果要使该装置在87℃时报警，则应该再往玻璃管内注入多少cm高的水银柱？
（3）如果大气压增大，则该报警器的报警温度会受到怎样的影响？

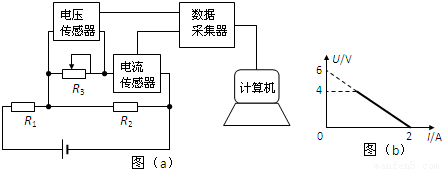

如图所示，R₁、R₂为定值电阻，R₃为滑动变阻器．3个电阻采用如图（a）方式接在ε=8V、r=1Ω的电源上．现利用电压传感器（相当于电压表）和电流传感器（相当于电流表）研究R₃上的电压与电流变化关系，任意滑动R₃上的滑片，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U-I图象为如图（b）所示的一条直线（实线部分）．试求：
（1）R₁的阻值．
（2）R₂的阻值
（3）R₃的最大阻值

如图所示，P、Q为水平面内平行放置的金属长直导轨，间距为L₁，处在磁感应强度大小为B₁、方向竖直向下的匀强磁场中．一根质量为M、电阻为r的导体杆ef垂直于P、Q放在导轨上，导体杆ef与P、Q导轨之间的动摩擦因素为μ．在外力作用下导体杆ef向左做匀速直线运动．质量为m、每边电阻均为r、边长为L₂的正方形金属框abcd置于竖直平面内，两顶点a、b通过细导线与导轨相连，金属框处在磁感应强度大小为B₂、方向垂直框面向里的匀强磁场中，金属框恰好处于静止状态．不计其余电阻和细导线对a、b点的作用力．求：
（1）通过ab边的电流I_ab；
（2）导体杆ef做匀速直线运动的速度v；
（3）外力做功的功率P_外；
（4）t时间内，导体杆ef向左移动时克服摩擦力所做的功．
