某同学用伏安法测池的电动和内电阻，他记录的六组数据如下表所列，试根据在图中给出的坐标纸，标上I（A）的坐标，画出U-I图线，并根据图线，读出电池的电动势ε=______V，求出电池内阻r=______Ω．

I（A）	0.12	0.22	0.31	0.32	0.45	0.57
U（V）	1.37	1.32	1.24	1.18	1.10	1.05

关于“研究平抛运动”的实验，下列说法正确的是（）
A．每次实验小球必须由静止释放
B．斜槽必须光滑，末端必须水平
C．所用小球的半径越大，实验测得的初速度越准确
D．小球运动时不应与木板上的白纸相接触

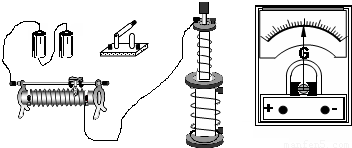

如图为“研究电磁感应现象”的实验装置．
（1）将图中所缺的导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：
a．将原线圈迅速插入副线圈时，灵敏电流计指针将______．
b．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将______．

用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图所示，已知滑动变阻器的最大电阻为25欧姆，电阻丝有效长度为20厘米，电源电动势为6伏且内阻不计．
（1）在右边的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______欧姆
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______厘米．

如图所示粗细均匀的木棒长为L，质量为M，可绕固定转动轴O自由转动，现用水平力F作用于木棒的下端将木棒从竖直位置缓慢拉起，并转过θ角度，则在拉起的过程中，拉力F做的功为多少？
某同学解法为：
木棒与竖直位置成θ时，木棒所受的力矩平衡 Mg Lsinθ/2=F Lcosθ，
得到F=Mgtgθ/2
从竖直位置缓慢拉起的过程中，拉力F从0变化到Mgtgθ/2，
拉力F的平均值

=Mgtgθ/4
拉力作用点在力F方向上的位移是 S=L sinθ
根据W=FS 解得：拉力F 做的功：W_F=Mg L sinθtgθ/4
所以在拉起的过程中，拉力F做的功为W_F=Mg L sinθtgθ/4，
你认为他的解法是否正确？若正确，请说明理由；若错误，也请说明理由，并且解出正确的结果．

如图所示，两端封闭、粗细均匀的玻璃管中有一段的汞柱，将两段空气封闭于管两端．当玻璃管水平放置时，两段空气柱长度恰好相等，当玻璃管竖直放置时，上段空气柱长度恰好是下段空气柱长度的两倍．若玻璃管中汞柱的长度为12厘米，求水平放置时空气柱的压强为多少厘米汞柱．

如图所示，两根平行金属导轨固定在水平桌面上，每根导轨单位长度电阻为r，导轨的端点P、Q用电阻可忽略的导线相连，两导轨间的距离为l．有垂直纸面向里的非匀强磁场，其磁感应强度沿y方向大小不变，沿x方向均匀增强，即有B=kx，其中k为常数．一根质量为m，电阻不计的金属杆MN可在导轨上无摩擦地滑动，在滑动过程中始终保持与导轨垂直．在t=0时刻，金属杆MN紧靠在P、Q端，在外力F作用下，杆以恒定的加速度a从静止开始向导轨的另一端滑动．求
（1）在t时刻金属杆MN产生的感应电动势大小；
（2）在t时刻流经回路的感应电流大小和方向；
（3）在t时刻金属杆MN所受的安培力大小．

喷墨打印机的结构简图如图所示，其中墨盒可以发出墨汁微滴，其半径约为1×10^-5m，此微滴经过带电室时被带上负电，带电荷量的多少由计算机按字体笔画的高低位置输入信号加以控制．带电后的微滴以一定的初速度进入偏转电场，带电微滴经过偏转电场发生偏转后打到纸上，显示出字体．无信号输入时，墨汁微滴不带电，径直通过偏转板而注入回流槽流回墨盒．偏转板长1.6cm，两板间的距离为0.50cm，偏转板的右端距纸3.2cm．若墨汁微滴的质量为1.6×10^-10kg，以20m/s的初速度垂直于电场方向进入偏转电场，两偏转板间的电压是8.0×10³V，其打到纸上的点距原射入方向的距离是2.0mm．
求：
（1）这个墨汁微滴通过带电室所带的电荷量的多少．（不计空气阻力和重力，可以认为偏转电场只局限于平行板电容器的内部，忽略边缘电场的不均匀性）
（2）为了使纸上的字放大10%，请你定量分析并提出一个可行的解决的方法．

如图所示，光滑水平面右端B处连接一个竖直的半径为R的光滑半圆轨道，在离B距离为x的A点，用水平恒力将质量为m的质点从静止开始推到B处后撤去恒力，质点沿半圆轨道运动到C处后又正好落回A点：
（1）求推力对小球所做的功．
（2）x取何值时，完成上述运动所做的功最少？最小功为多少．
（3）x取何值时，完成上述运动用力最小？最小力为多少．

物理学的发展丰富了人类对物质世界的认识，推动了科学技术的创新和革命，促进了人类文明的进步，下列表述正确的是（）
A．相对论的创立表明经典力学有局限性
B．奥斯特发现了电磁感应定律
C．法拉第首先发现了电流的周围存在磁场
D．卡文迪许发现了万有引力定律
