某同学用烧瓶与玻璃管等器材制作了如图所示的简易测温装置，他用水银滴放在竖直管内封闭内部气体，并将竖直管如图细分100个等分刻度．该同学将两天的数据记录在下表内．
（1）由第一天数据可知，密闭气体状态变化符合______气体实验定律．
（2）由第一天数据推断，该测温装置的测温范围是______°C至______°C（保留一位小数）．
（3）发现第二天与第一天在同温下水银滴所在刻度不一致，分析产生此现象的可能原因______或______．
| 观察时间 | 第一天 | 第二天 | |||||
| 6：00 | 8：00 | 10：00 | 12：00 | 6：00 | 8：00 | 10：00 | |
| 实际温度（°C） | 8 | 10 | 11 | 13 | 8 | 10 | 12 |
| 水银滴所在刻度 | 24 | 34 | 39 | 49 | 21 | 30 | 39 |
（2）由第一天数据推断，该测温装置的测温范围是______°C至______°C（保留一位小数）．
（3）发现第二天与第一天在同温下水银滴所在刻度不一致，分析产生此现象的可能原因______或______．

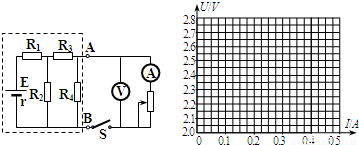

虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间．电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示．
（1）试根据这些数据在下面的坐标纸上画出U-I图线．
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=______V，内电阻r=______Ω．
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是______A．
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是______W．
0 69819 69827 69833 69837 69843 69845 69849 69855 69857 69863 69869 69873 69875 69879 69885 69887 69893 69897 69899 69903 69905 69909 69911 69913 69914 69915 69917 69918 69919 69921 69923 69927 69929 69933 69935 69939 69945 69947 69953 69957 69959 69963 69969 69975 69977 69983 69987 69989 69995 69999 70005 70013 176998
（1）试根据这些数据在下面的坐标纸上画出U-I图线．
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=______V，内电阻r=______Ω．
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是______A．
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是______W．
| I（A） | U（V） |
| 0.05 | 2.66 |
| 0.10 | 2.60 |
| 0.20 | 2.45 |
| 0.25 | 2.55 |
| 0.30 | 2.32 |
| 0.40 | 2.15 |
