某同学利用DIS研究电梯在竖直方向的运动．在电梯中挂一质量为3kg的重物，用力传感器测出悬绳的拉力F，得到如图所示的F-t图象．
如图所示为“研究有固定转动轴物体的平衡条件”实验，力矩盘上各同心圆的间距相等．在A、B两点分别用细线悬挂若干钩码，C点挂上弹簧秤后力矩盘平衡．已知每个钩码所受的重力均为1N． （1）此时弹簧秤示数为______N，B点细线上悬挂的钩码个数为______个；
（2）有同学在做这个实验时，发现顺时针力矩之和与逆时针力矩之和存在较大差距，检查发现读数和计算均无差错，请指出造成这种差距的一个可能原因，并提出简单的检验方法（如例所示，将答案填在下表空格中）
| 可能原因 | 检验方法 | |
| 例 | 力矩盘面没有调到竖直 | 用一根细线挂一个钩码靠近力矩盘面，如果细线与力矩盘面间存在一个小的夹角，说明力矩盘不竖直 |
| 答 |
某同学用伏安法测一节干电池的电动势和内电阻，改变滑动变阻器滑片位置记录六组数据，然后画出U-I图象，如图所示．根据图线，干电池的电动势为______v，内电阻为______Ω；在此实验中，电源的最大输出功率是______w．
发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用滑动变阻器改变阻值的方法用伏特表和毫安电流表测得二极管两端的电压UD和通过它的电流I的数据，并记录在下表中：
要求：

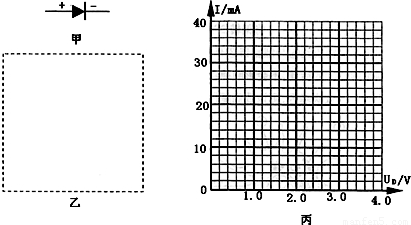

①在图（乙）中的虚线内画出该同学的实验电路图；
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线，并判断该二极管的电阻随所加电压的变化怎样变化；
③已知该发光二极管的最佳工作电压为2.5V，现用5V稳压电源供电，需要串联一个电阻R才能使二极管工作在最佳状态，试运用伏安特性曲线计算R的阻值（取整数）．
0 69780 69788 69794 69798 69804 69806 69810 69816 69818 69824 69830 69834 69836 69840 69846 69848 69854 69858 69860 69864 69866 69870 69872 69874 69875 69876 69878 69879 69880 69882 69884 69888 69890 69894 69896 69900 69906 69908 69914 69918 69920 69924 69930 69936 69938 69944 69948 69950 69956 69960 69966 69974 176998
| UD/V | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 | 2.6 | 2.8 | 3.0 | |
| I/mA | 0.9 | 2.3 | 4.3 | 6.8 | 13.0 | 19.0 | 24.0 | 25.8 | 37.0 |
①在图（乙）中的虚线内画出该同学的实验电路图；
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线，并判断该二极管的电阻随所加电压的变化怎样变化；
③已知该发光二极管的最佳工作电压为2.5V，现用5V稳压电源供电，需要串联一个电阻R才能使二极管工作在最佳状态，试运用伏安特性曲线计算R的阻值（取整数）．
如图所示，斜面的倾角θ为37°，一物块从斜面A点由静止释放．物块与水平面和斜面的动摩擦因数μ均为0.2，AB=2.2m，不计物块滑至B点时由于碰撞的能量损失，取g=10m/s2．（sin37°=0.6，cos37°=0.8）
一个内壁光滑的圆柱形气缸，质量为M，高度为L，、底面积为S．缸内有一个质量为m的活塞，封闭了一定质量的理想气体，不计活塞厚度．温度为t时，用绳子系住活塞将气缸悬挂起来，气缸内气体高为L1，如图甲所示．如果用绳子系住气缸底，将气缸倒过来悬挂起来，气缸内气体高为L2，如图乙所示．设两种情况下气缸都处于竖直状态，求：
导电的正方形线框abcd边长为l，每边的电阻均为r，线框置于光滑水平导轨oo′与nn′上，导轨间距也为l，电阻不计，on端所接电池的电动势为ε，内阻为r，整个装置处在磁感强度大小为B方向向下的匀强磁场中．现将电键s闭合，求s闭合瞬间
如图所示，固定于同一条竖直线上的点电荷A、B相距为2d，电量分别为+Q和-Q．MN是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球p，质量为m、电量为+q（可视为点电荷，q远小于Q），现将小球p从与点电荷A等高的C处由静止开始释放，小球p向下运动到距C点距离为d的O点时，速度为v．已知MN与AB之间的距离为d，静电力常量为k，重力加速度为g．求：
