表格中所列数据是测量小灯泡U-I关系的实验数据：

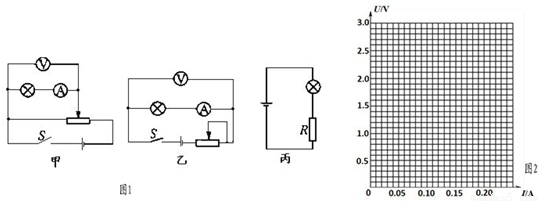

（1）分析上表内实验数据可知，应选用的实验电路图是图1中的图______；
（2）在图2 的方格纸内画出小灯泡的U-I曲线．分析曲线可知小灯泡的电阻随I变大而______（填“变大”、“变小”或“不变”）；
（3）如图丙所示，用一个阻值为10Ω的定值电阻R和上述小灯泡组成串联电路，连接到内阻不计、电动势为3V的电源上．则流过灯泡的电流约为______A．
0 69776 69784 69790 69794 69800 69802 69806 69812 69814 69820 69826 69830 69832 69836 69842 69844 69850 69854 69856 69860 69862 69866 69868 69870 69871 69872 69874 69875 69876 69878 69880 69884 69886 69890 69892 69896 69902 69904 69910 69914 69916 69920 69926 69932 69934 69940 69944 69946 69952 69956 69962 69970 176998
| U（V） | 0.0 | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| I（A） | 0.000 | 0.050 | 0.100 | 0.150 | 0.180 | 0.195 | 0.205 | 0.215 |
（1）分析上表内实验数据可知，应选用的实验电路图是图1中的图______；
（2）在图2 的方格纸内画出小灯泡的U-I曲线．分析曲线可知小灯泡的电阻随I变大而______（填“变大”、“变小”或“不变”）；
（3）如图丙所示，用一个阻值为10Ω的定值电阻R和上述小灯泡组成串联电路，连接到内阻不计、电动势为3V的电源上．则流过灯泡的电流约为______A．
如图所示，在水平地面上固定一倾角θ=37°，表面光滑的斜面体，物体A以v1=6m/s的初速度沿斜面上滑，同时在物体A的正上方，有一物体B以某一初速度水平抛出．如果当A上滑到最高点时恰好被B物体击中．（A、B均可看做质点，sin 37°=0.6，cos 37°=0.8，g取10m/s2）求：
如图所示，竖直平面内有无限长、不计电阻的两组平行光滑金属导轨，宽度均为L=0.5m，上方连接一个阻值R=1Ω的定值电阻，虚线下方的区域内存在磁感应强度B=2T的匀强磁场．完全相同的两根金属杆1和2靠在导轨上，金属杆与导轨等宽且与导轨接触良好，电阻均为r=0.5Ω．将金属杆1固定在磁场的上边缘（仍在此磁场内），金属杆2从磁场边界上方h=0.8m处由静止释放，进入磁场后恰作匀速运动．求：
