（1）某实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图一甲所示的电路图．请回答下列问题：
②图一乙中的实物连线按图一甲的电路图补充完整．
②考虑电表内阻的影响，该元件电阻的测量值______（选填“大于”、“等于”或“小于”）真实值．
③图一甲中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图一甲中的______（选填a、b、c、d、e、f）处接触不良．
④据实验测得的数据，作出该元件的，I-U图线如图一丙所示，则元件Q在U=0.8V时的电阻值是______，I-U图线在该点的切线的斜率的倒数1/K （选填“大于”、“等于”或“小于”）电阻值．

（2）．某实验小组采用如图二所示的装置探究“探究做功和物体动能变化间的关系”，图二中桌面水平放置，小车可放置砝码，实验中小车碰到制动装置时，钩码尚未到达地面．
①实验的部分步骤如下：
a．在小车放入砝码，把纸带穿过打点计时器，连在小车后端，用细绳连接小车和钩码；
b．将小车停在打点计时器附近，______，______，小车拖动纸带，打点计时器在纸带上打下一列点，断开开关；
c．改变钩码或小车中砝码的数量，更换纸带，重复第二步的操作．
②如图三所示是某次实验中得到的一条纸带，其中A、B、C、D、E、F是计数点，相邻计数点间的时间间隔为T则打c点时小车的速度为______．要验证合外力的功与动能变化的关系，除钩码和砝码的质量、位移、速度外，还要测出的物理量有：______．
③某同学用钩码的重力表示小车受到的合外力，为了减小这种做法带来的实验误差，你认为在实验中还应该采取的两项措施是：a．______；b．______；
④实验小组根据实验数据绘出了图b中的图线（其中△v²=v²-v²），根据图线可获得的结论是______．

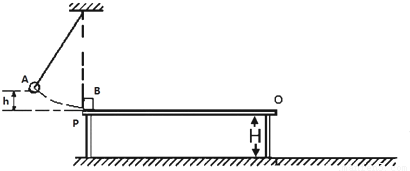

如图所示，粗糙水平桌面PO长为L=1m，桌面距地面高度H=O.2m，在左端P正上方细绳悬挂质量为m的小球A，A在距桌面高度h=0.8m处自由释放，与静止在桌面左端质量为m的小物块B发生对心碰撞，碰后瞬间小球A的速率为碰前瞬间的

，方向仍向右，已知小物块B与水平桌面PO间动摩擦因数μ=0.4，取重力加速度g=10m/s²．
（1）求碰前瞬间小球A的速率和碰后瞬间小物块B的速率分别为多大；
（2）求小物块B落地点与O点的水平距离．

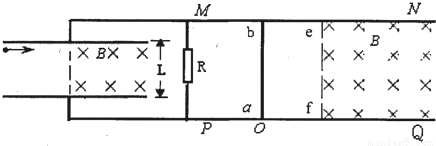

如图所示，MN和PQ是两根放在竖直面内且足够长的平行光滑金属导轨，相距为2L．左侧是水平放置长为6L、间距为L的平行金属板，且连接电阻R．金属板右半部、ef右侧区域均处在磁感应强度均为B、方向垂直纸面向里的匀强磁场中．质量为M、电阻也为R的导体棒ab与导轨接触良好．棒ab在ef左侧O处受水平向右的力作用，由静止开始向右运动，在某一时刻恰好进入ef右侧区域且以速度v0匀速运动，同时从金属上板左端边缘水平向右射入电量为q带负电油滴能在金属板左半部匀速向右运动，不计其他电阻．
（1）求通过电阻R的电流I和两端的电压U；
（2）若要求油滴能从金属板间飞出，求油滴射入的速率u的范围：
（3）若棒在进入ef右侧区域前，所受水平向右的力与移动的距离成正比，求力与移动距离的比值K．

如图四个电场中，均有相互对称分布的a、b两点．其中电势和场强都相同的是（）
A．

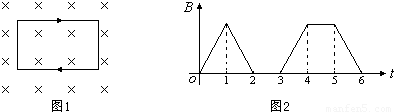

一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图1所示．磁感应强度B随t的变化规律如图2所示．以I表示线圈中的感应电流，以图1中线圈上箭头所示方向的电流为正，则以下的I-t图中正确的是（）

如图所示，质量为m的木块在质量为M的木板上滑行，木板与地面间动摩擦因数为μ₁，木块与木板间的动摩擦因数为μ₂，木板一直静止，那么木板受地面的摩擦力大小为（）

A．μ₁Mg
B．μ₂mg
C．μ₁（m+M）g
D．μ₁Mg+μ₂mg

如图所示，光滑轨道MO和ON底端对接且

，M、N两点高度相同．小球自M点由静止自由滚下，忽略小球经过O点时的机械能损失，以v、s、a、E_k分别表示小球的速度、位移、加速度和动能四个物理量的大小．下列图象中能正确反映小球自M点到N点运动过程的是（）
A．

据报道，我国数据中继卫星“天链一号01星”于2008年4月25日在西昌卫星发射中心发射升空，经过4次变轨控制后，成功定点在东经77°赤道上空与地球同步转动，成为同步卫星．关于成功定点后的“天链一号01星”，下列说法正确的是（）
A．运行速度大于7.9 km/s
B．离地面高度一定，相对地面静止
C．绕地球运行的角速度比月球绕地球运行的角速度大
D．向心加速度等于9.8m/s²

如图所示，在半径为R的四分之一光滑圆弧轨道的顶端a点，质量为 m 的物块（可视为质点）由静止开始下滑，经圆弧最低点b滑上粗糙水平面，圆弧轨道在b 点与水平轨道平滑相接，物块最终滑至c 点停止．若物块与水平面间的动摩擦因数为μ，下列说法正确的是（）

A．物块滑到b点时的速度为

B．物块滑到b点时对b点的压力是2mg
C．c点与b点的距离为

D．整个过程中物块机械能损失了mgR

如图所示，图中的四个电表均为理想电表，当滑线变阻器滑动触点P向右端移动时，下面说法中正确是（）

A．伏特表V₁的读数减小，安培表A₁的读数增大
B．伏特表V₁的读数增大，安培表A₁的读数减小
C．伏特表V₂的读数减小，安培表A₂的读数增大
D．伏特表V₂的读数增大，安培表A₂的读数减小
