质量为m=2.0kg的物体从原点出发沿x轴运动，当x=0时物体的速度为4.0m/s．作用在物体上的合力F随位移的变化情况如图所示．则在第1个1m的位移内合力对物体做的功W= J；在x=0至x=5.0m位移内，物体具有的最大动能是 J．

在如图所示电路中，电源电动势E=6V，内阻r=1Ω，保护电阻R=3Ω，滑动变阻器总电阻R=20Ω，闭合电键S，在滑片P从a滑到b的过程中，电流表的最大示数为 A，滑动变阻器消耗的最大功率为 W．

验证机械能守恒定律的DIS实验装置如图所示，图中P为______传感器，通过它接入数据采集器，测定已知质量的摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的______，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究摆锺摆动过程中能量转化的规律．

如图所示是验证查理定律的DIS实验．与压强传感器相连的试管内装有密闭的空气和与温度传感器相连的热敏元件．
（1）在一次实验中，计算机屏幕显示如图所示的图象，所描绘的图线与纵坐标的交点表示______．
（2）与初始状态相比，压强传感器显示的压强变化量△P与试管内气体所降低的温度△t之间的关系图是______．

为了测定小木块和长木板之间的动摩擦因数，某同学用垫块将长木板一端垫高使其形成斜面，让小木块从其顶端由静止滑下，再配合其他一些器材，测出了小木块和长木板之间的动摩擦因数．
（1）为完成本实验，在下列可供选择的器材中，该同学选用的器材有______．
（A）秒表（B）天平（C）刻度尺（D）温度计
（2）所需测量的物理量有______；动摩擦因数的计算公式为______．
（3）如果利用DIS实验装置在此倾斜的长木板上完成本实验，写出需要的传感器名称和需测量的物理量：______．

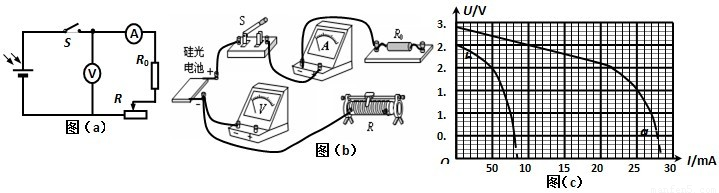

硅光电池是一种可将光能转换为电能的元件．某同学利用图（a）所示电路探究某硅光电池的路端电压U与电流I的关系．图中R=2Ω，电压表、电流表均视为理想电表．（b）（1）用“笔线”代替导线，将图（b）中的电路补充完整．

（2）实验一：用一定强度的光照射硅光电池，闭合电键S，调节可调电阻的阻值，通过测量得到该电池的U-I曲线a，见图（c）．由此可知此时该电池的电动势为______V；若调节可调电阻的阻值，使电流小于200mA，则此时电源内阻为______Ω．
（3）实验二：减小实验一中光照的强度，重复实验，测得U-I曲线b，见图（c）．当可调电阻R的阻值调到某值时，若该电路在实验一中的路端电压为1.5V，则在实验二中变阻器R消耗的功率为______mW（计算结果保留两位有效数字）．

如图（a）所示，一支上端开口、粗细均匀的足够长玻璃管竖直放置，玻璃管内一段长度h为10cm的水银柱封闭了一段长度为5cm的空气柱，环境温度为27℃，外界大气压强P=75cmHg．求：
（1）管内封闭气体的压强；
（2）若将玻璃管插入某容器的液体中，如图（b）所示，当管内空气柱长度保持为7cm时，其温度是多少？

一质量m=0.5kg的滑块以一定的初速度冲上一倾角为30°足够长的斜面，某同学利用DIS实验系统测出了滑块冲上斜面过程中多个时刻的瞬时速度，如图所示为通过计算机绘制出的滑块上滑过程的v-t图．求：（g取10m/s²）
（1）滑块冲上斜面过程中加速度大小；
（2）滑块与斜面间的动摩擦因数；
（3）判断滑块最后能否返回斜面底端？若能返回，求出返回斜面底端时的动能；若不能返回，求出滑块停在什么位置．

如图所示，绝缘轻杆长L=0.9m，两端分别固定着带等量异种电荷的小球A、B，质量分别为m_A=4×10^-2kg，m_B=8×10^-2kg，A球带正电，B球带负电，电荷量q=6.0×10^-6C．轻杆可绕过O点的光滑水平轴转动，OB=2OA．一根竖直细线系于杆上OB中点D使杆保持水平，整个装置处在水平向右的匀强电场中，电场强度E=5×10⁴N/C．不计一切阻力，取g=10m/s²，求：
（1）细线对杆的拉力大小；
（2）若将细线烧断，当轻杆转过90°时，A、B两小球电势能总的变化量；
（3）细线烧断后，在杆转动过程中小球A的最大速度．

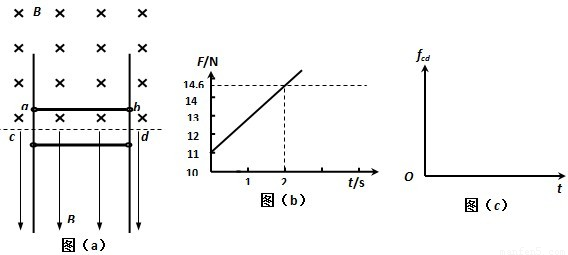

相距L=1.5m的足够长金属导轨竖直放置，质量为m₁=1kg的金属棒ab和质量为m₂=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．

（1）指出在运动过程中ab棒中的电流方向和cd棒受到的安培力方向；
（2）求出磁感应强度B的大小和ab棒加速度大小；
（3）已知在2s内外力F做功40J，求这一过程中两金属棒产生的总焦耳热；
（4）判断cd棒将做怎样的运动，求出cd棒达到最大速度所需的时间t，并在图（c）中定性画出cd棒所受摩擦力f_cd随时间变化的图象．
