为监测某化工厂的污水排放量.环境保护机构在该厂的排污管末端安装了如图所示的流量计．该装置由绝缘材料制成.长.宽.高分别为a.b.c.左右两端开口．在垂直于上.下底面方向加磁感应强度大小为B的匀强磁场.——青夏教育精英家教网——

为监测某化工厂的污水（导电液体）排放量，环境保护机构在该厂的排污管末端安装了如图所示的流量计．该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口．在垂直于上、下底面方向加磁感应强度大小为B的匀强磁场，在前后两个内侧面分别固定有金属板作为电极．污水充满管口从左向右流经该装置时，理想电压表将显示两个电极间的电压U．若用Q表示污水流量（单位时间内排出的污水的体积），下列说法中正确的是（）

A．前表面电极电势比后表面电极电势高
B．后表面电极电势比前表面电极电势高
C．电压表的示数U与污水中离子浓度成正比
D．污水流量Q与电压表的示数U成正比，与a、b无关

如图所示，两个半径不同而内壁光滑的半圆轨道固定在地面上，质量相等的两个小球分别从与球心在同一水平高度的A、B两点由静止开始自由滑下，它们通过轨道最低点时（）

A．速度相同
B．向心加速度相同
C．对轨道的压力相等
D．机械能相等

蹦极运动员将弹性长绳系在双脚上，弹性绳的另一端固定在高处的跳台上，运动员从跳台上跳下后，会在空中上下往复多次，最后停在空中．如果把运动员视为质点，忽略运动员起跳时的初速度和水平方向的运动，以运动员、长绳和地球作为一个系统，规定绳没有伸长时的弹性势能为零，以跳台处为重力势能的零点，运动员从跳台上跳下后，则（）

A．由于机械能有损失，第一次反弹后上升的最大高度一定低于跳台的高度
B．第一次下落到最低位置处系统的动能为零，弹性势能最大
C．最后运动员停在空中时，系统的机械能最小
D．跳下后系统动能最大时刻的弹性势能为零

实验室中大量实验表明，通过某一金属氧化物制成的棒中电流I遵循I=kU ³的规律（其中U表示棒两端的电势差，k=0.02A/V³．将该棒与一个遵从欧姆定律的电阻器串联在一起后，接在一个内阻可忽略、电动势为6.0V的电源上，则：
（1）当串联的电阻器阻值R₁=______Ω时，电路中的电流为0.16A．
（2）当串联的电阻器阻值R₂=______Ω时，棒上消耗的电功率是电阻R₂消耗电功率的2倍．

如图所示，100个大小相同、质量均为m且无摩擦的球，静止放置于两个相互垂直且光滑的平面上，平面AB与水平面夹角为30°，则第二个小球共受到______个力的作用，第二个小球对第三个小球的作用力大小为______．

如图所示表示两列相干水波的叠加情况，图中实线为波峰，虚线表示波谷，设两列波的振幅均为5cm，且图示范围内振幅不变，波速和波长分别为1m/s和0.5m，C点是BE连线的中点，则图示时刻A、B两质点的竖直高度差为______cm，从图示时刻起经0.25s，C质点通过的路程为______cm．

如图所示电灯L标有“4V，1W”的字样，滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数为0.5A，电压表示数为10V．若导线完好，电路中各处接触良好，试问：
（1）发生的故障是______ （选填“短路”或“断路”）．
（2）发生故障前，滑动变阻器接入电路的阻值为______Ω．
（3）电源的电动势______V、内阻为______Ω．

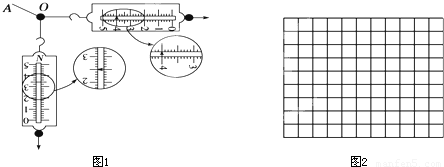

将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计．沿着两个不同的方向拉弹簧测力计．当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图1所示．这时弹簧测力计的读数可从图中读出．
（1）由图可读得两个相互垂直的拉力的大小分别为______N和______N（只需读到0.1N）．
（2）在方格纸（如图2）上按作图法的要求画出这两个力及它们的合力．

用“油膜法”可以估测分子的大小：滴入盛水培养皿中的油酸溶液所含纯油酸体积为4.0×10^-6mL，将培养皿水平放在每小格边长为1cm的方格纸上，水面上散开的油膜轮廓如图所示．该油膜面积为S=______cm²，由此可以估算油酸分子直径约d=______m．

某一电源的路端电压与电流的关系和电阻R₁、R₂的电压与电流的关系如图所示．用此电源和电阻R₁、R₂组成电路．R₁、R₂可以同时接入电路，也可以单独接入电路．为使电源输出功率最大，可采用的接法是（）
A．将R₁、R₂串联后接到电源两端
B．将R₁、R₂并联后接到电源两端
C．将R₁单独接到电源两端
D．将R₂单独接到电源两端
