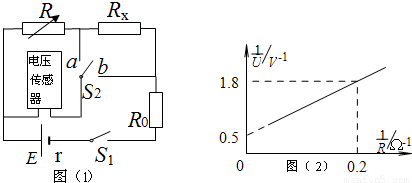

如图（1）所示电路中，定值电阻R=10Ω，R为电阻箱，S₂为单刀双掷开关．闭合S₁，将S₂切换到a，调节电阻箱，读出其阻值为R₁，记录电压传感器测得的数据为U_l，然后保持电阻箱阻值不变，将S₂切换到b，记录电压传感器示数为U₂．
（1）试写出电阻R_x的表达式
（2）若求得电阻R_x=2.5Ω，将S₂切换到a，多次调节电阻箱，读出多组电阻箱阻值R和记录对应的电压传感器数据U，对测得的数据进行处理，绘出如图（2）所示的

图线．求电源电动势E和内阻r．

一辆电动自行车，蓄电池一次充足电后可向电动机提供E=1.5×10⁶J的能量，电动机的额定输出功率为P=120w．已知电动车（含电池）的质量m=40kg，最大载重（即骑车人和所载货物的最大总质量）M=120kg．现有质量为m=60kg的人骑此电动车在无风的平直公路行驶，所受阻力f是车辆总重力的0.03倍，设车电动机的效率是80%，则这辆车充足一次电后，
（1）不载货物时，在电力驱动下能行驶的最大路程是多少？
（2）不载货物时，在电力驱动下从静止开始以a=0.2m/s²加速度匀加速前进的最长时间是多少？
（3）当车承载最大载重，并以电动机的额定功率由静止启动，经3.5s车速达到v=1.5m/s，此时车的加速度多大？车驶过的路程多大？

如图所示，两根平行金属导轨固定在水平桌面上，每根导轨单位长度电阻为r，导轨的端点O、O′用电阻可忽略的导线相连，两导轨间的距离为．导轨处于垂直纸面向里的非匀强磁场中，磁场的磁感应强度B沿y方向大小不变，沿x方向均匀增强，即有B=kx，其中k为常数．一根质量为m、电阻不计的金属杆MN静止在坐标原点O、O′处．从t=0时刻，金属杆MN在拉力F作用下，以大小恒定为a的加速度在导轨上沿x方向无摩擦地滑动，滑动过程中杆保持与导轨垂直．求
（1）在时刻t金属杆MN产生的感应电动势大小；
（2）在时刻t金属杆MN所受的外力F；
（3）感应电动势的平均值与位移为x的函数关系；
（4）若在时刻t撤去拉力F，试说明金属杆MN此后做什么运动，并求此后电路发出的热量．

以下叙述正确的是（）
A．牛顿第一定律可以通过实验直接证明
B．库仑最早用扭秤实验测量出电子电荷量的精确值
C．法拉第最早发现电磁感应现象
D．卢瑟福通过对阴极射线的研究提出原子具有核式结构

已知氢原子的基态能量为五“激发态能量E_n=

，其中n=2，3…．用h表示普朗克常量，c表示真空中的光速．能使氢原子从基态跃迁到n=2的激发态的光子的波长为（）
A．

如图所示，水平地面上的物体A，在斜向上的拉力F的作用下，向右做匀速运动，则下列说法中正确的是（）
A．物体A受到三个力的作用
B．物体A受到四个力的作用
C．物体A受到的滑动摩擦力大小为Fsinθ
D．物体A对水平地面的压力大小为Fsinθ

以0点为圆心的圆形空间内，存在着垂直于纸面向里的匀强磁场，磁感应强度为B．一带电量为e的电子从A点以速度V垂直于磁场方向射人磁场中，并从B点射出，∠AOB=120°，如图所示，已知电子质量为m，则电子在磁场中运动的时间为（）

如图所示，理想变压器原麵输人电压u=1000

sin100πt，变压器副线圈与-个定值电阻 R=10Ω相连，变压器原副线圈的匝数n₁：n₂=10：1，电压表和电流表均是理想交流表，下列说法正确的是（）

A．输人电压为正弦交变电压，其周期T=O.02s
B．电压表的示数为100V，电流表的示数为1OA
C．电压表的示数为I00在v，电流表的示数为

D．电阻的电功率为2000W

一卫星绕地球做匀速圆周运动，其轨道半径为r，卫星绕地球做匀速圆周运动的周期为T，已知地球的半径为R，地球表面的重力加速度为g，引力常量为G，则地球的质量可表示为（）
A．

下列说法正确的是（）
A．理想气体的温度变化时，其分子平均动能和分子间势能也随之改变
B．气体压强本质上就是大量气体分子作用在器壁单位面积上的平均作用力
C．热量能够自发地从高温物体传递到低温物体，但不能自发地从低温物体传递到髙温物体
D．机械能不可能全部转化为内能，内能也不可能全部转化为机械能
