在测定一节干电池的电动势和内阻的实验中,现有下列器材:待测干电池一节,电流表G(满偏电流为2.5mA,内阻为199Ω),定值电阻R1=1.0.Ω,定值电阻R2=99.5.Ω,电阻箱R(0~99.9Ω),开关、导线若干.

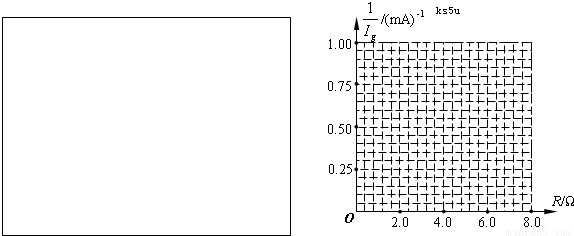

(1)请在所给方框内,画出实验电路图,其中定值电阻应选用______(选填“R1”或“R2”);
(2)某同学实验测出了电阻箱的电阻R和电流表G的示数Ig,记录数据(见下表).请在下面坐标图中描点作出
-R图线.
(3)根据图线可求得,被测电池的电动势E=______V,内阻为r=______Ω.

0 69552 69560 69566 69570 69576 69578 69582 69588 69590 69596 69602 69606 69608 69612 69618 69620 69626 69630 69632 69636 69638 69642 69644 69646 69647 69648 69650 69651 69652 69654 69656 69660 69662 69666 69668 69672 69678 69680 69686 69690 69692 69696 69702 69708 69710 69716 69720 69722 69728 69732 69738 69746 176998
(1)请在所给方框内,画出实验电路图,其中定值电阻应选用______(选填“R1”或“R2”);
(2)某同学实验测出了电阻箱的电阻R和电流表G的示数Ig,记录数据(见下表).请在下面坐标图中描点作出
| 次数/物理量 | 1 | 2 | 3 | 4 | 5 | 6 |
| R/Ω | 1.6 | 2.1 | 2.2 | 3.2 | 4.2 | 5.6 |
| It/mA | 2.25 | 2.00 | 1.67 | 1.50 | 1.25 | 1.00 |
| 0.44 | 0.50 | 0.60 | 0.67 | 0.80 | 1.00 |
