有以下可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流．
A．待测电流表A：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N．
B．电流表A：量程0.6A、内阻0.1Ω．
C．电压表V：量程3V、内阻3kΩ．
D．滑动变阻器R：最大阻值200Ω．
E．电源E：电动势约3V、内阻约1.5Ω．
F．开关S一个．
（1）根据你的测量需要，在B．（电流表A）和C．（电压表V）中应选择______．（只需填写序号即可）
（2）在虚线框内画出你设计的实验电路图．
（3）测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流I_Amax=______，式中除N、n外，其他字母符号代表的物理量是______．

如图（a）所示，质量为M=10kg的滑块放在水平地面上，滑块上固定在一个轻细杆ABC，∠ABC=45°．在A端固定一个质量为m=2kg的小球，滑块与地面间的动摩擦因数为μ=0.5．现对滑块施加一个水平向右的推力F₁=84N，使滑块做匀加速运动．求此时轻杆对小球作用力F₂的大小和方向．（取g=10m/s²）有位同学是这样解的：
解：小球受到重力及杆的作用力F₂，因为是轻杆，所以F₂方向沿杆向上，受力情况如图（b）所示．根据所画的平行四边形，可以求得：
F₂=

N．
你认为上述解法是否正确？如果不正确，请说明理由，并给出正确的解答．

如图所示，为我国的“探月工程”向月球发射一颗绕月探测卫星“嫦娥一号”过程简图．“嫦娥一号”进入月球轨道后，在距离月球表面高为h的轨道上绕月球做匀速圆周运动．
①若已知月球半径为R_月，月球表面的重力加速度为g_月，则“嫦娥一号”环绕月球运行的周期为多少？
②若已知

，则近月卫星的运行速度约为近地卫星运行速度的多少倍？

如图所示，竖直放置的光滑平行金属导轨MN、PQ相距L，在M点和P点间接有一个阻值为R的电阻，在两导轨间的矩形区域OO₁O₁′O′内有垂直导轨平面向里、宽为d的匀强磁场，磁感应强度为B．一质量为m、电阻为r的导体棒ab垂直地搁在导轨上，与磁场的上边界相距d．现使ab棒由静止开始释放，棒ab在离开磁场前已经做匀速直线运动（棒ab与导轨始终保持良好接触且下落过程中始终保持水平，导轨的电阻不计）．
（1）求棒ab离开磁场的下边界时的速度大小．
（2）求棒ab在通过磁场区的过程中产生的焦耳热．
（3）试分析讨论棒ab在磁场中可能出现的运动情况．

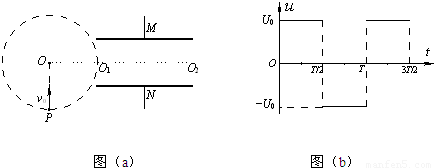

如图（a）所示，在真空中，半径为b的虚线所围的圆形区域内存在匀强磁场，磁场方向与纸面垂直．在磁场右侧有一对平行金属板M和N，两板间距离也为b，板长为2b，两板的中心线O₁O₂与磁场区域的圆心O在同一直线上，两板左端与O₁也在同一直线上．有一电荷量为+q、质量为m的带电粒子，以速率v从圆周上的P点沿垂直于半径OO₁并指向圆心O的方向进入磁场，当从圆周上的O₁点飞出磁场时，给M、N板加上如图（b）所示电压u．最后粒子刚好以平行于N板的速度，从N板的边缘飞出．不计平行金属板两端的边缘效应及粒子所受的重力．
（1）求磁场的磁感应强度B；
（2）求交变电压的周期T和电压U的值；
（3）若t=

时，将该粒子从MN板右侧沿板的中心线O₂O₁，仍以速率v射入M、N之间，求粒子从磁场中射出的点到P点的距离．

（1）分析判断以下说法的正误，在相应的括号内打“√”或“×”
A．用手捏面包，面包体积会缩小，说明分子之间有间隙______
B．温度相同的氢气和氧气，氢气分子和氧气分子的平均速率相同______
C．夏天荷叶上小水珠呈球状，是由于液体表面张力使其表面积具有收缩到到最小趋势的缘故______
D．自然界中进行的一切与热现象有关的宏观过程都具有方向性______
（2）在“用油膜法估测分子的大小”的实验中，有下列操作步骤，请补充实验步骤C的内容及实验步骤E中的计算式：
A．用滴管将浓度为0.05%的油酸酒精溶液逐滴滴入量筒中，记下滴入 1mL 的油酸酒精溶液的滴数N；
B．将痱子粉末均匀地撒在浅盘内的水面上，用滴管吸取浓度为0.05%的油酸酒精溶液，逐滴向水面上滴入，直到油酸薄膜表面足够大，且不与器壁接触为止，记下滴入的滴数n；
C．______
D．将画有油酸薄膜轮廓的玻璃板放在坐标纸上，以坐标纸上边长1cm的正方形为单位，计算出轮廓内正方形的个数m；
E．用上述测量的物理量可以估算出单个油酸分子的直径 d=______ cm．
（3）如图所示，绝热隔板S把绝热的气缸分隔成体积相等的两部分，S与气缸壁的接触是光滑的．两部分中分别盛有相同质量、相同温度的同种气体a和b．气体分子之间相互作用可忽略不计．现通过电热丝对气体a缓慢加热一段时间后，a、b各自达到新的平衡状态．试分析a、b两部分气体与初状态相比，体积、压强、温度、内能各如何变化？

（1）判断以下说法的正误，在相应的括号内打“√”或“×”
A．光速不变原理是狭义相对论的两个基本假设之一______
B．拍摄玻璃橱窗内的物品时，往往在镜头前加一个偏振片以增加透射光的强度______
C．光在介质中的速度大于光在真空中的速度______
D．变化的电场一定产生变化的磁场；变化的磁场一定产生变化的电场______
（2）如图1所示，某同学用插针法测定一半圆形玻璃砖的折射率．在平铺的白纸上垂直纸面插大头针P₁、P₂确定入射光线，并让入射光线过圆心O，在玻璃砖（图中实线部分）另一侧垂直纸面插大头针P₃，使P₃挡住P₁、P₂的像，连接O P₃．图中MN为分界面，虚线半圆与玻璃砖对称，B、C分别是入射光线、折射光线与圆的交点，AB、CD均垂直于法线并分别交法线于A、D点．设AB的长度为l₁，AO的长度为l₂，CD的长度为l₃，DO的长度为l₄，为较方便地表示出玻璃砖的折射率，需用刻度尺测量______（用上述给出量的字母表示），则玻璃砖的折射率可表示为______．
（3）如图2所示是一列沿x轴正方向传播的简谐横波在t=0时刻的波形图，已知波的传播速度v=2m/s．试回答下列问题：
①写出x=1.0m处质点的振动函数表达式；
②求出x=2.5m处质点在0～4.5s内通过的路程及t=4.5s时的位移．

（1）判断以下说法的正误，在相应的括号内打“√”或“×”
A．普朗克在研究黑体辐射问题中提出了能量子假说______
B．康普顿效应说明光子有动量，即光具有有粒子性______
C．玻尔建立了量子理论，成功解释了各种原子发光现象______
D．天然放射现象的发现揭示了原子的核式结构______
（2）气垫导轨是常用的一种实验仪器．它是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．我们可以用带竖直挡板C和D的气垫导轨以及滑块A和B来验证动量守恒定律，实验装置如图所示（弹簧的长度忽略不计），采用的实验步骤如下：
A．用天平分别测出滑块A、B的质量m_A、m_B；
B．调整气垫导轨，使导轨处于水平；
C．在A和B间放入一个被压缩的轻弹簧，用电动卡销锁定，静止地放置在气垫导轨上；
D．用刻度尺测出A的左端至C板的距离L₁．
E．按下电钮放开卡销，同时使分别记录滑块A、B运动时间的计时器开始工作．当A、B滑块分别碰撞C、D挡板时停止计时，记下A、B分别到达C、D的运动时间t₁和t₂．
本实验中还应测量的物理量是______，利用上述测量的实验数据，验证动量守恒定律的表达式是______．
（3）2008年北京奥运会场馆周围 80%～90% 的路灯将利用太阳能发电技术来供电，奥运会90%的洗浴热水将采用全玻真空太阳能集热技术．科学研究发现太阳发光是由于其内部不断发生从氢核到氦核的核聚变反应，即在太阳内部4个氢核（

H）转化成一个氦核（

He）和两个正电子（

e）并放出能量．已知质子质量m_P=1.0073u，α粒子的质量m_α=4.0015u，电子的质量m_e=0.0005u． 1u的质量相当于931．MeV的能量．
①写出该热核反应方程；
②一次这样的热核反应过程中释放出多少MeV的能量？（结果保留四位有效数字）

某交变电流的u-t图象如图所示，将它加在一个阻值为110Ω的电阻器两端．下列说法中正确的是（）

A．电压有效值为220

V
B．电流的周期为0.01s
C．如果在该电阻器两端并联一个交流电压表，该电压表的示数为220V
D．如果在该电路中串联一个交流电流表，该电流表的示数为2

A

如图所示，A、B是一条电场线上的两点，若在A点释放一初速为零的电子，电子仅受电场力作用，沿电场线从A运动到B．则（）

A．电场强度的方向向左
B．A点场强一定大于B点场强
C．电场力做负功
D．电势能增加
