如图所示，完全相同的两物块A、B，质量均为1kg，与地面间的动摩擦因数均为0.2（最大静摩擦力等于滑动摩擦力），它们之间连接有一劲度系数为100N/m的轻弹簧．整个系统置于水平地面上静止不动，弹簧处于原长．现有一水平向右的变力F作用于物块B上，F从0开始，缓慢增大到3N时，轻弹簧的伸长量为（g取10m/s2）（ ）
压敏电阻的阻值随所受压力的增大而减小，有位同学利用压电陶瓷设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压电陶瓷和一块挡板固定在绝缘小车上，中间放置一个绝缘重球，它的直径略小于陶瓷和挡板间的距离．小车向右做直线运动过程中，电压流表示数如图（b）所示，下列判断正确的是（ ）
某学习小组要描绘一只小电珠（2.5V，0.5A）的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电源E（电动势为3.0V，内阻不计）
B．电压表V1（量程为0～3.0V，内阻约为2kΩ）
C．电压表V2（量程为0～15.0V，内阻约为6KΩ）
D．电流表A1（量程为0～0.6A，内阻约为1Ω）
E．电流表A2（量程为0～100mA，内阻约为2Ω）
F．滑动变阻器R1 （最大阻值10Ω）
G．滑动变阻器R2（最大阻值2kΩ）
①为了减小实验误差，实验中电压表应选择 ，电流表应选择 ，滑动变阻器应选择 ．（填器材的符号）

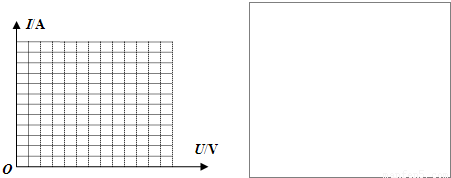

②为提高实验精度，请你为该学习小组设计电路图，并画在方框中．
③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线．
④由图象可知，该电阻的变化特性是温度升高，电阻 ．
0 69536 69544 69550 69554 69560 69562 69566 69572 69574 69580 69586 69590 69592 69596 69602 69604 69610 69614 69616 69620 69622 69626 69628 69630 69631 69632 69634 69635 69636 69638 69640 69644 69646 69650 69652 69656 69662 69664 69670 69674 69676 69680 69686 69692 69694 69700 69704 69706 69712 69716 69722 69730 176998
A．电源E（电动势为3.0V，内阻不计）
B．电压表V1（量程为0～3.0V，内阻约为2kΩ）
C．电压表V2（量程为0～15.0V，内阻约为6KΩ）
D．电流表A1（量程为0～0.6A，内阻约为1Ω）
E．电流表A2（量程为0～100mA，内阻约为2Ω）
F．滑动变阻器R1 （最大阻值10Ω）
G．滑动变阻器R2（最大阻值2kΩ）
①为了减小实验误差，实验中电压表应选择 ，电流表应选择 ，滑动变阻器应选择 ．（填器材的符号）
②为提高实验精度，请你为该学习小组设计电路图，并画在方框中．
③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线．
| U（V） | 0.5 | 1 | 1.5 | 2.0 | 2.5 | |
| I（A） | 0.17 | 0.30 | 0.39 | 0.45 | 0.49 |
