如图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽．现有一高为a的正三角形导线框从图示位置开始向右沿x轴方向匀速穿过磁场区域．若以逆时针方向为电流的正方向，在选项图中，线框中感应电流i与线框移动的位移x的关系图象正确的是（ ）
如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．从某时刻开始在原线圈c、d两端加上
（V）的交变电压，并将开关接在a处．则（ ）
s时，c、d间电压瞬时值为110V
s时，电压表的示数为22V
如图所示的电路中，电源电动势为E，内阻r不能忽略．R1和R2是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（ ）

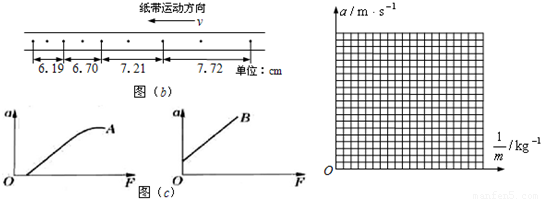

某同学设计了一个探究加速度a与物体所受合力 F及质量m关系的实验，图（a）为实验装置简图．（交流电的频率为50Hz）（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为______m/s2．（保留二位有效数字）
（2）保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的1/m，数据如下表：
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 小车加速度a/m?s-2 | 1.90 | 1.72 | 1.49 | 1.25 | 1.00 | 0.75 | 0.50 | 0.30 |
| 小车质量m/kg | 0.25 | 0.29 | 0.33 | 0.40 | 0.50 | 0.71 | 1.00 | 1.67 |
 /kg-1 | 4.00 | 3.45 | 3.03 | 2.50 | 2.00 | 1.41 | 1.00 | 0.60 |
（3）有一位同学通过实验测量作出了图（c）中的A图线，另一位同学实验测出了如图（c）中的B图线．试分析
①A图线不通过坐标原点的原因是______；
②A图线上部弯曲的原因是______；
③B图线在纵轴上有截距的原因是______．
适合选修3-4模块的考生
如图所示，竖直放置的光滑平行金属导轨MN、PQ相距L，在M点和P点间接有一个阻值为R的电阻，在两导轨间的矩形区域OO1O1′O′内有垂直导轨平面向里、宽为d的匀强磁场，磁感应强度为B．一质量为m、电阻为r的导体棒ab垂直地搁在导轨上，与磁场的上边界相距d．现使ab棒由静止开始释放，棒ab在离开磁场前已经做匀速直线运动（棒ab与导轨始终保持良好接触且下落过程中始终保持水平，导轨的电阻不计）．
