在“DIS描绘电场等势线”的实验中，
（1）给出下列器材，ab处的电源应选用______，传感器应选用______．（用字母表示）．
A．6V的交流电源 B．6V的直流电源 C．100V的直流电源 D．电压传感器 E．电流传感器 F．力传感器
（2）（单选）该实验装置如图所示，如果以c、d两个电极的连线为x轴，以c、d连线的中垂线为y轴，并将一个探针固定置于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，则传感器示数的绝对值变化情况是______
A．逐渐增大 B．逐渐减小 C．先变大后变小 D．先变小后变大．

在“DIS研究机械能守恒定律”中，将实验装置中的______传感器接入数据采集器，测定摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的动能，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究势能和动能转化时的规律．实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m，已由计算机默认，不必输入．现某位同学要测定摆锤在D点的瞬时速度．其实验装置如图所示，接着他点击“开始记录”，同时让摆锤从图1中所示位置释放，计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处，如图2．
（1）请问该实验中所用传感器的名称是______传感器．
（2）请指出该同学实验中的错误之处：①______；②______．
（3）摆图中计算机记录的数据与真实值相比将______（填“偏大”、“偏小”或“仍准确”）

一些材料的电阻随温度的升高而变化．
（1）如图1（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图1（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．

①电流刻度较大处对应的温度刻度______；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，在丙图中标出空格处对应的温度数值为______℃．
（2）PTC元件由于材料的原因有特殊的导电特性．现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R-t的关系如图2．已知它向四周散热的功率为P_Q=0.1（t-t）瓦，其中t（单位为℃）为加热器的温度，t为室温（本题取20℃）．当加热器产生的焦耳热功率P_R和向四周散热的功率P_Q相等时加热器温度保持稳定．加热器接在200V的电源上．
①加热器工作的稳定温度为______℃；
②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻______（填“增大”“不变”“减小”），产生的焦耳热的功率______散热的功率（填“大于”“等于”，“小于”），温度将下降；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定．

两个完全相同的物体A、B，质量均为m=0.8kg，在同一粗糙水平面上以相同的初速度从同一位置开始运动．图中的两条直线分别表示A物体受到水平拉力F作用和B物体不受拉力作用的v-t图象，求：
（1）两物体与地面之间的动摩擦因素μ；
（2）物体A所受拉力F的大小；
（3）12s末物体A、B之间的距离S．

一个如图所示形状、内径均匀的细玻璃管，它的AB和CD两臂竖直放置，BC段呈水平方向，管的AB段和BC段长度分别为40cm和5cm，A端封闭、D端开口与大气相通．用一段长为5cm的水银柱将一部分空气封闭在管内．当管内被封闭空气的温度为27℃时，BC管充满水银，被封闭的空气柱恰与AB管等长．如果空气温度发生变化，管内水银柱将发生移动．设大气压强相当于75cm水银柱产生的压强，则
（1）要管内水银柱进入AB管，则空气温度是降低还是升高？
（2）要使管内水银柱刚好全部离开BC管进入AB管内并保持稳定时，AB管内空气的温度应是多少？

一质量为m的很小的球，系于长为R的轻绳的一端，绳的另一端固定在空间的O点，假定绳是不可伸长的、柔软且无弹性的．今把小球从O点的正上方离O点的距离为

的O₁点以水平的速度

抛出，如图所示．以O点为零势能面，试求：
（1）小球在O₁点的机械能为多大？
（2）轻绳刚伸直（绳子突然拉紧会使平行于绳子的速度突变为零）时，绳与竖直方向的夹角θ为多少？
（3）当小球到达O点的正下方时，所受的合外力是多大？

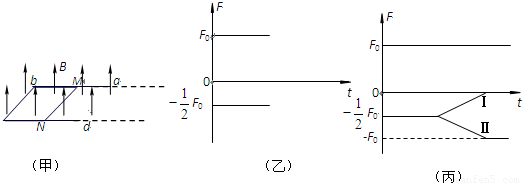

如图甲所示，空间存在竖直向上的磁感应强度为B的匀强磁场，ab、cd是相互平行的间距为l的长直导轨，它们处于同一水平面内，左端由金属丝bc相连，MN是跨接在导轨上质量为m的导体棒，已知MN与bc的总电阻为R，ab、cd的电阻不计．用水平向右的拉力使导体棒沿导轨做匀速运动，并始终保持棒与导轨垂直且接触良好．图乙是棒所受拉力和安培力与时间关系的图象，已知重力加速度为g．

（1）求导体棒与导轨间的动摩擦因数μ；
（2）已知导体棒发生位移s的过程中bc边上产生的焦耳热为Q，求导体棒的电阻值；
（3）在导体棒发生位移s后轨道变为光滑轨道，此后水平拉力的大小仍保持不变，图丙中Ⅰ、Ⅱ是两位同学画出的导体棒所受安培力随时间变化的图线．判断他们画的是否正确，若正确请说明理由；若都不正确，请你在图中定性画出你认为正确的图线，并说明理由．（要求：说理过程写出必要的数学表达式）

下列几种运动，运动状态发生变化的是（）
A．汽车沿着有一定倾角的公路（直线）匀速前进．
B．火车沿水平面内的弯曲轨道匀速前进．
C．气球被风刮着沿水平方向向正东匀速飘移．
D．降落伞与伞兵一起斜向下匀速降落．

在原子核发生β衰变时，会产生β射线，下面关于β射线产生原因叙述正确的是（）
A．原子核内原来就有的电子吸收能量后从核内释放出来
B．原子的外层电子吸收能量后从原子中释放出来
C．原子核内的一个质子转化为中子同时释放出一个电子
D．原子核内的一个中子转化为质子同时释放出一个电子

人们对光的本性认识经历了漫长曲折的过程，很多物理学家为此做出了艰辛的努力，下面四个物理学家，在对光的本性认识的发展历程中分别做出了巨大的贡献，按历史发展的顺序将他们依次排列，其中正确的一组是（）

A．④①②③
B．③④②①
C．③④①②
D．④③①②
