热敏电阻是传感电路中常用的电子元件，现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4-5Ω．热敏电阻和温度计插入带塞的试管中，管内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水杯、电源（3V，内阻可忽略）、直流电流表（内阻约lΩ）、直流电压表（内阻约5kΩ）、滑动变阻器（0～20Ω）、电键、导线若干．
（1）为测量误差尽可能小，某同学设计了如下电路图，请根据电路图把实物图用连线代替导线连好．

（2）简要写出完成接线后的主要实验步骤
a、往保温杯中加入热水，稍等读出温度值．
b、______
c、重复a、b测出不同温度下的数据
d、______．

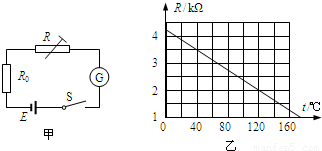

广泛应用于室内空调、电冰箱和微波炉等家用电器中的温度传感器，是利用热敏电阻随温度变化而变化的特性工作的．在图甲中，电源的电动势E=9.0V，内电阻不可忽略，G为内阻不计的灵敏电流表，R为保护电阻，R为热敏电阻，其电阻值与温度变化关系如图乙的R-t图象所示．则热敏电阻R与摄氏温度t的关系为R=______；闭合电键S，当R的温度等于40℃时，电流表示数I₁=2.25mA，则当电流表的示数I₂=3.6mA时，热敏电阻R的温度是______摄氏度．

如图所示，气缸放置在水平平台上，活塞质量为10kg，横截面积50cm²，厚度1cm，气缸全长21cm，气缸质量20kg，大气压强为1×10⁵Pa，当温度为7℃时，活塞封闭的气柱长10cm．若将气缸缓慢倒过来放置时，活塞下方的空气能通过平台上的缺口与大气相通．g取10m/s²．求：
（1）气柱多长？
（2）当温度多高时，活塞刚好接触平台？（活塞摩擦不计）

如图所示，气缸放置在水平平台上，活塞质量为10kg，横截面积50cm²，厚度1cm，气缸全长21cm，气缸质量20kg，大气压强为1×10⁵Pa，活塞封闭的气柱长10cm，用温度传感器测得封闭气体温度为7℃．若将气缸缓慢倒过来放置时，活塞下方的空气能通过平台上的缺口与大气相通．g取10m/s²．求：
（1）气柱多长？
（2）当温度多高时，缸底刚好对地面无压力？（活塞摩擦不计）

某高速公路边的交通警示牌有如图1所示的标记，其意义是指车辆的瞬时速度不得超过90km/h．若车辆驾驶员看到前车刹车后也相应刹车，反应时间是1s，假设车辆刹车的加速度相同，安全距离是两车不相碰所必须保持的距离的2倍，则车辆行驶在这条公路上的安全距离为多大？
甲同学这样解答：车速v=

=25m/s，末速v_t=0．
作v-t图求解．从图2中可得两车所要保持的距离就是平行四边形abcd的面积，其面积恰等于矩形Oace的面积，即：S_abcd=25×1=25m，所以安全距离为50m．
而乙同学认为甲同学的分析不够全面，只分析了一种情况，乙同学认为安全距离应该大于50m．
你认为哪位同学的结果正确？为什么？请予以说明并有解答过程（也可在图3中作图并说明）．

如图所示，质量为m的小球A穿在绝缘细杆上，杆的倾角为α，小球A带正电，电量为q，在杆上B点处固定一个电量为Q的正电荷．将A由距B竖直高度为H处无初速释放，小球A下滑过程中电量不变．不计A与细杆间的摩擦，整个装置处在真空中．已知静电力恒量k和重力加速度g，求：
（1）A球刚释放时的加速度．
（2）当A球的动能最大时，求此时A球与B点的距离．

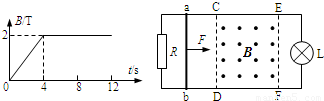

如图所示，水平面上有两电阻不计的光滑金属导轨平行固定放置，间距d为0.5m，左端通过导线与阻值为2Ω的电阻R连接，右端通过导线与阻值为4Ω的小灯泡L连接，在CDEF矩形区域内有竖直向上的匀强磁场，CE长为2m，CDEF区域内磁场的磁感应强度B随时间变化如图所示，在t=0时，一阻值为2Ω的金属棒在恒力F作用下由静止开始从ab位置沿导轨向右运动，当金属棒从ab位置运动到EF位置过程中，小灯泡的亮度没有发生变化，求：
（1）通过小灯泡的电流强度．
（2）恒力F的大小．
（3）金属棒的质量．

消防队员为了缩短下楼的时间，往往抱着竖直的杆直接滑下．在一次训练中，一名质量为60kg、训练有素的消防队员从离地面18m的高度抱着两端均固定、质量为200kg的竖直杆以最短的时间滑下，要求消防队员落地的速度不能大于6m/s．已知该消防队员对杆作用的最大压力为1800N，他与杆之间的动摩擦因数为0.5，当地的重力加速度为g=10m/s²．求：
（1）消防队员下滑过程中的最大速度．
（2）消防队员下滑的最短时间．
（3）请在右图中作出杆对地面的压力随时间变化的图象．

下列选项中，属于对过程建立物理模型的是（）
A．质点
B．简谐运动
C．点电荷
D．理想气体

在19世纪60年代建立经典电磁理论，并预言了电磁波存在的物理学家是（）
A．麦克斯韦
B．马可尼
C．赫兹
D．柯林斯
