如图所示.甲乙分别是两个电阻的I-U图象.则由图可知.甲电阻阻值为 Ω.乙电阻阻值为 Ω.将它们并联接在电压为10V电路上时时.它们消耗的功率之比P甲:P乙= ．——青夏教育精英家教网——

如图所示，甲乙分别是两个电阻的I-U图象，则由图可知，甲电阻阻值为 Ω，乙电阻阻值为 Ω，将它们并联接在电压为10V电路上时时，它们消耗的功率之比P_甲：P_乙= ．

矩形线圈abcd的边长ab=cd=40cm，bc=da=30cm，共有200匝，以300r/min的转速在磁感强度为0.2T的匀强磁场中绕垂直于磁场方向的中心轴OO′匀速转动，在t=0时刻处于图所示位置．此线圈产生的感生电动势最大值e _m= V，有效值为e= V，再转过 °出现第一次中性面．

一架数码相机，用的锂电池电压为3.6V，容量为1000mA?h（相当于用1000mA的电流释放可放电1小时，用500mA的电流释放可放电2小时，以此类推）．若关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为 J；若打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为 J．

图甲是研究平抛运动的实验装置，图乙是实验后在白纸上描出的轨迹和所测数据：

（1）在图甲上标出小球平抛运动的起始点O及Ox、Oy轴．
（2）说明为什么每次都要使小球从同一位置滚下：______．
（3）根据图乙中数据，求此平抛运动的初速度v=______m/s．

某同学做“验证玻意耳定律”实验时，将注射器竖直放置，测得的数据如下表所示，发现第5组数据中的PV乘积有较大偏差，如果读数和计算无误，那么造成此偏差的原因可能是（）

实验次序	1	2	3	4	5
P（10⁵Pa）	1.21	1.06	0.93	0.80	0.66
V（ml）	33.2	37.8	43.8	50.4	69.2
PV	40.2	40.1	40.7	40.3	45.7

A．温度升高
B．温度降低
C．漏入气体
D．漏出气体

用伏安法测量一定值电阻，实验器材如下：
（1）待测电阻R_x（约30kΩ，1W）
（2）直流电流表（量程0～500μA，内阻300Ω）
（3）直流电压表（量程0～10V，内阻100kΩ）
（4）滑动变阻器（0～2kΩ，0.3A）
（5）直流稳压电源（输出电压20V）
（6）电键，导线等

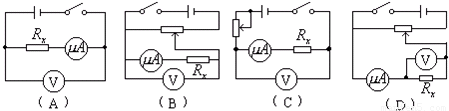

应选用下图所示4个电路图中的哪一个来做实验？请填上相应的字母代号：______．

有一个电路决定是否工作，电路中用A和B分别表示二个元件，用C和D分别表示另二个元件），如果工作，输出为高电势．
（1）如果A和B都滿足条件（“滿足条件”输入为高电势）工作，则电路才一起工作．请画出输出端Z输出的电信号，并完成该门电路的真值表．

（2）如果其中任何一个损坏，或两个都损坏（“损坏”输入为高电势），则电路都无法工作．请根据以上情况完成真值表，并在虚线框内画出用门电路符号表示的逻辑电路图

现有一根粗细均匀长50cm，两端开口的玻璃管，一个弹簧秤，一把毫米刻度尺，一小块橡皮泥，一个足够高的玻璃容器，内盛常温下的水，设水的密度为ρ．选用合适的器材，设计一个实验，估测当时的大气压强．问：
（1）上述器材中不需要的是______．
（2）要测定的物理量是______，可直接应用的物理量是______．
（3）计算大气压强的表达式是______．

如图所示，是某一半导体器件的U-I图．

（1）从图中可看出，当电流超过某一数值后，其电阻迅速______（填增大或减小）．
（2）将该器件与标有“8V，16W”的用电器串联后，接入电动势为10V的直流电源两端，用电器恰能正常工作．则此时该半导体器件两端的电压是______V，该直流电源的内阻是______Ω．
（3）当用电器在使用时，不小心发生了短路．此时流过直流电源的电流是______A．

空间探测器从一星球表面竖直升空，已知探测器质量为2000kg（设为恒量），发动机推力为恒力．探测器升空后发动机因故障而突然关闭，如图所示为探测器从升空到落回星球表面的速度时间变化图象．试求探测器在星球表面达到的最大高度和发动机的推力．现有某同学的解法如下：
由v-t图用计算三角形A0B面积的方法，来计算探测器在星球表面达到的最大高度h，

．再由v-t图求得探测器加速上升过程的加速度

，设发动机的推力为F，由牛顿第二定律，得到F-mg=ma，F=m（g+a）=2000×（10+5）=3×10⁴N．试判断上述解法是否有误，若有错误之处请加以改正．
