（1）某同学做“双缝干涉测光的波长”实验时，相邻两条亮纹间的距离用带有螺旋测微器的测量头测出，如图所示．测量头的分划板中心刻线与某亮纹中心对齐时螺旋测微器的示数为______mm．
（2）气垫导轨是常用的一种实验仪器．它是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．我们可以用带竖直挡板C和D的气垫导轨以及滑块A和B来验证动量守恒定律，实验装置如图所示（弹簧的长度忽略不计），采用的实验步骤如下：
a．用天平分别测出滑块A、B的质量m_A、m_B
b．调整气垫导轨，使导轨处于水平
C．在A和B间放入一个被压缩的轻弹簧，用电动卡销锁定，静止放置在气垫导轨上
d．用刻度尺测出A的左端至C板的距离L₁，
e．按下电钮放开卡销，同时使分别记录滑块A、B运动时间的计时器开始工作．当A、B滑块分别碰撞C、D挡板时停止计时，记下A、B分别到达C、D的运动时间t₁和t₂
①实验中还应测量的物理量是______．
②利用上述测量的实验数据，验证动量守恒定律的表达式是______．
③利用上述实验数据还可以求出被压缩弹簧的弹性势能的大小，请写出弹性势能表达式为______
（3）实验桌上有下列实验仪器：
A．待测电源（电动势约3V，内阻约7Ω）：
B．直流电流表（量程0～0.6～3A，0.6A档的内阻约0.5Ω，3A档的内阻约0.1Ω：）
C．直流电压表（量程0～3～15V，3V档内阻约5kΩ，15V档内阻约25kΩ）：
D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）：
E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）：
F．开关、导线若干：
请解答下列问题：
①利用给出的器材测量电源的电动势和内阻，要求测量有尽可能高的精度且便于调节，应选择的滑动变阻器是______（填代号），应选择的电流表量程是______（填量程），应选择的电压表量程是______（填量程）．
②根据某同学测得的数据得知电动势E=3V，内阻r=6Ω，某小灯泡的伏安特性曲线如图所示，将此小灯泡与上述电源组成闭合回路，此时小灯泡的实际功率为______W．（保留3位有效数字）

如图所示宽度为d的区域上方存在垂直纸面、方向向内、磁感应强度大小为B的无限大匀强磁场，现有一质量为m，带电量为+q的粒子在纸面内以某一速度从此区域下边缘上的A点射入，其方向与下边缘线成30°角，粒子能回到A点，（不计重力）试求：
（1）速度v的大小．
（2）粒子从A点出发，再次回到A点时所用的时间．

如图所示的“s”形玩具轨道，该轨道是用内壁光滑的薄壁细圆管弯成，放置在竖直平面内，轨道弯曲部分是由两个半径相等的半圆对接而成，圆的半径比细管内径大得多，轨道底端与水平地面相切，轨道在水平方向不可移动．弹射装置将一个小球（其直径略小于细管的内径）从a点水平射出，并从b点进入轨道，经过轨道后从最高点d水平抛出（抛出后小球不会再碰轨道），已知小球与地面ab段间的动摩擦因数为μ=0.2，不计其它机械能损失，ab段长L=1.25m，圆的半径R=0.1m，小球质量m=0.01kg，轨道质量为M=0.26kg，g=l0m/s²，求：
（1）若在a点弹射装置对小球水平的瞬时冲量I=0.05N?s，求小球从最高点d抛出后的水平射程．
（2）设小球进入轨道之前，轨道对地面的压力大小等于轨道自身的重力，若小球经过两半圆的对接处c点时，轨道对地面的压力恰好为零，则小球在a点的速度v为多大．

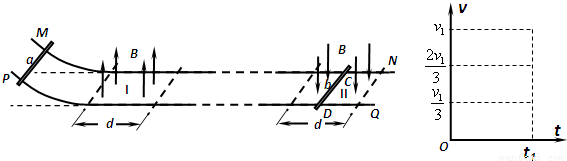

如图所示，两根间距为L的金属导轨MN和PQ，电阻不计，左端向上弯曲，其余水平，水平导轨左端有宽度为d、方向竖直向上的匀强磁场I，右端有另一磁场II，其宽度也为d，但方向竖直向下，磁场的磁感强度大小均为B．有两根质量均为m、电阻均为R的金属棒a和b与导轨垂直放置，b棒置于磁场II中点C、D处，导轨除C、D两处（对应的距离极短）外其余均光滑，两处对棒可产生总的最大静摩擦力为棒重力的K倍，a棒从弯曲导轨某处由静止释放．当只有一根棒作切割磁感线运动时，它速度的减小量与它在磁场中通过的距离成正比，即△v∝△x．
（1）若a棒释放的高度大于h，则a棒进入磁场I时会使b棒运动，判断b 棒的运动方向并求出h．
（2）若将a棒从高度小于h的某处释放，使其以速度v进入磁场I，结果a棒以

的速度从磁场I中穿出，求在a棒穿过磁场I过程中通过b棒的电量q和两棒即将相碰时b棒上的电功率P_b．
（3）若将a棒从高度大于h的某处释放，使其以速度v₁进入磁场I，经过时间t₁后a棒从磁场I穿出时的速度大小为

，求此时b棒的速度大小，在如图坐标中大致画出t₁时间内两棒的速度大小随时间的变化图象，并求出此时b棒的位置．

X和α粒子的质量分别为m_y、m_x和m；带电荷量分别为q_y、q_x和q．那么下列关系式中不正确的是（）
A．B=A-4
B．K=Z-2
C．m_y=m_x+m
D．q_y=q_x+q

质量为m的物体沿直线运动，只受到力F（F≠0）的作用，物体的位移X、速度V、加速度a和受到冲量I随时间变化的图象如下图所示，其中不可能的是（）
A．

B．

C．

D．

固定的水平气缸内由活塞B封闭着一定量的气体，气体分子之间的相互作用力可以忽略．假设气缸壁的导热性能很好，环境的温度保持不变．若用外力F将活塞B缓慢地向右拉动，如图所示，则在拉动活塞的过程中，关于气缸内气体的下列结论，其中正确的是（）

A．气体对外做功，气体内能减小
B．气体对外做功，气体内能不变
C．外界对气体做功，气体内能不变
D．气体向外界放热，气体内能不变

如图所示，一束复色光射到玻璃三棱镜AB面上，从三棱镜的AC面折出的光线分成a，b两束，如图所示．有下列几个结论：
①a光的光子能量比b光的光子能量大
②光a、b射到同一金属表面时，若光a能发生光电效应，那么光b也一定能发生光电效应
③光从棱镜内射出时，a光的临界角大于b光的临界角
④在此玻璃三棱镜中a光的光速比b光的光速小（）

A．①④
B．②③
C．①③
D．②④

木块A从斜面底端以初速度v冲上斜面，经一段时间，回到斜面底端．若木块A在斜面上所受的摩擦阻力大小不变．对于木块A：
①在全过程中重力的冲量为零
②在全过程中重力做功为零
③在上滑过程中动量的变化量的大小大于下滑过程中动量的变化量
④在上滑过程中机械能的变化量大于下滑过程中机械能的变化量
其中正确的是（）
A．②④
B．①④
C．②③
D．①③

如图所示，水平放置的两个平行金属板MN、PQ间存在匀强电场和匀强磁场．MN板带正电，PQ板带负电，磁场方向垂直纸面向里．一带电微粒只在电场力和洛伦兹力作用下，从I点由静止开始沿曲线IJK运动，到达K点时速度为零，J是曲线上离MN板最远的点．有以下几种说法：
①在I点和K点的加速度大小相等，方向相同
②在I点和K点的加速度大小相等，方向不同
③在J点微粒受到的电场力小于洛伦兹力
④在J点微粒受到的电场力等于洛伦兹力，其中正确的是（）

A．①③
B．②④
C．②③
D．①④
