如图所示的电路中，电源电动势为E，内阻r不能忽略．R1和R2是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（ ）
一带电粒子以初速度v先后通过匀强电场E和匀强磁场B（如图甲所示），电场和磁场对粒子做功为W1，若把电场和磁场正交叠加后（如图乙所示），粒子仍以v＜E/B的速度穿过叠加场区，电场和磁场对粒子做功为W2（不计重力的影响）则（ ）
如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220
sin100πt（V），则（ ）
s时，c、d间的电压瞬时值为110V

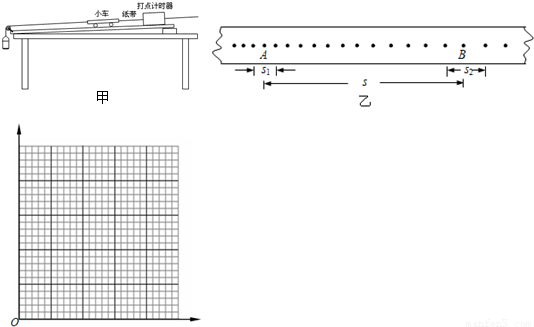

（1）在“探究恒力做功与动能改变的关系”实验中，某实验小组采用如图甲所示的装置．实验步骤如下：
①把纸带的一端固定在小车的后面，另一端穿过打点计时器
②改变木板的倾角，以重力的一个分力平衡小车及纸带受到的摩擦力
③用细线将木板上的小车通过一个定滑轮与悬吊的砂桶相连
④接通电源，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点
⑤测出s、s1、s2（如图乙所示），查得打点周期为T．
判断重力的一个分力是否已与小车及纸带受到的摩擦力平衡的直接证据是______；
本实验还需直接测量的物理量是：______．（并用相应的符号表示）
探究结果的表达式是______．（用相应的符号表示）
（2）用同样的装置做“探究加速度与力、质量的关系”实验．以下是一实验小组所获取的部分实验数据，根据表格中数据，在图中取合适的坐标系，作出图象．
表格：小车受力相同（均取砂桶质量m=50g）．
根据图象判断，实验产生误差的最主要原因是：______．
0 69208 69216 69222 69226 69232 69234 69238 69244 69246 69252 69258 69262 69264 69268 69274 69276 69282 69286 69288 69292 69294 69298 69300 69302 69303 69304 69306 69307 69308 69310 69312 69316 69318 69322 69324 69328 69334 69336 69342 69346 69348 69352 69358 69364 69366 69372 69376 69378 69384 69388 69394 69402 176998
①把纸带的一端固定在小车的后面，另一端穿过打点计时器
②改变木板的倾角，以重力的一个分力平衡小车及纸带受到的摩擦力
③用细线将木板上的小车通过一个定滑轮与悬吊的砂桶相连
④接通电源，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点
⑤测出s、s1、s2（如图乙所示），查得打点周期为T．
判断重力的一个分力是否已与小车及纸带受到的摩擦力平衡的直接证据是______；
本实验还需直接测量的物理量是：______．（并用相应的符号表示）
探究结果的表达式是______．（用相应的符号表示）
（2）用同样的装置做“探究加速度与力、质量的关系”实验．以下是一实验小组所获取的部分实验数据，根据表格中数据，在图中取合适的坐标系，作出图象．
表格：小车受力相同（均取砂桶质量m=50g）．
| 次数 | 小车质量 M/g | 加速度 a/m?s-2 |  |
| 1 | 200 | 1.91 | 5.00 |
| 2 | 250 | 1.71 | 4.00 |
| 3 | 300 | 1.50 | 3.33 |
| 4 | 350 | 1.36 | 2.86 |
| 5 | 400 | 1.12 | 2.50 |
| 6 | 450 | 1.00 | 2.22 |
| 7 | 500 | 0.90 | 2.00 |
