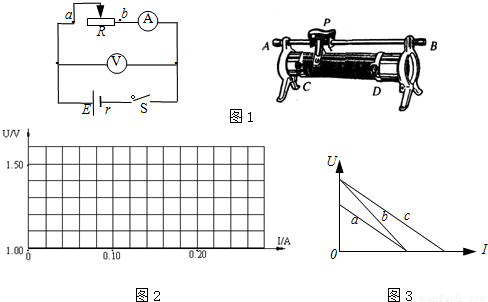

在测定电源的电动势和内电阻的实验中，某同学采用了下面的电路图1．
3
（1）实验时需使接入的滑动变阻器电阻值较大．则电路图中 a、b两端与右侧滑动变阻器实物中 A、B、C、D 四个接线柱的连接，下述四种连接方式正确的是
A．a 接滑动变阻器的A端，b接滑动变阻器的D端
B．a 接滑动变阻器的B端，b接滑动变阻器的C端
C．a 接滑动变阻器的B端，b接滑动变阻器的D端
D．a 接滑动变阻器的C端，b接滑动变阻器的D端
（2）实验中测得的数据如下表，在给出的U-I 坐标系中用给出的数据画出U-I 图线2（横、纵坐标的起点已经规定），从图象中可以发现该同学记录的第 组数据有误．
（3）利用上述图表求得电动势 E= V，内阻 r= Ω．
（4）在同一坐标系中画出了a、b、c三个电源的U-I 图线3，电源电动势分别为 Ea、Eb、Ec，内电阻
分别为 ra、rb、rc，其中 a 和c平行．下述判断正确的是 ．
A．Ea＜Eb，ra=rb B．Eb=Ec，rc＞rb
C．Ea＜Ec，ra=rc D．Eb=Ec，rb=rc．
0 68873 68881 68887 68891 68897 68899 68903 68909 68911 68917 68923 68927 68929 68933 68939 68941 68947 68951 68953 68957 68959 68963 68965 68967 68968 68969 68971 68972 68973 68975 68977 68981 68983 68987 68989 68993 68999 69001 69007 69011 69013 69017 69023 69029 69031 69037 69041 69043 69049 69053 69059 69067 176998
3
（1）实验时需使接入的滑动变阻器电阻值较大．则电路图中 a、b两端与右侧滑动变阻器实物中 A、B、C、D 四个接线柱的连接，下述四种连接方式正确的是
A．a 接滑动变阻器的A端，b接滑动变阻器的D端
B．a 接滑动变阻器的B端，b接滑动变阻器的C端
C．a 接滑动变阻器的B端，b接滑动变阻器的D端
D．a 接滑动变阻器的C端，b接滑动变阻器的D端
（2）实验中测得的数据如下表，在给出的U-I 坐标系中用给出的数据画出U-I 图线2（横、纵坐标的起点已经规定），从图象中可以发现该同学记录的第 组数据有误．
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| U/V | 1.42 | 1.36 | 1.08 | 1.21 | 1.14 | 1.07 |
| I/A | 0.04 | 0.08 | 0.12 | 0.16 | 0.20 | 0.24 |
（4）在同一坐标系中画出了a、b、c三个电源的U-I 图线3，电源电动势分别为 Ea、Eb、Ec，内电阻
分别为 ra、rb、rc，其中 a 和c平行．下述判断正确的是 ．
A．Ea＜Eb，ra=rb B．Eb=Ec，rc＞rb
C．Ea＜Ec，ra=rc D．Eb=Ec，rb=rc．
