某同学要测定自来水的电阻率，他先在一根均匀的长玻璃管两端各装了一个电极，电极间装满密封的待测自来水．其他器材（如图所示）包括：
电压表（量程15V，内阻约30kΩ）；电流表（量程300mA，内阻约50Ω）；滑动变阻器（0～100Ω，允许最大电流1A）；电池组（电动势E=12V，内阻r=6Ω）；开关一个、导线若干．
他设计电路并测出两电极问的电压U和电流I，下表为U和I的实验数据．
（1）试根据表中的数据计算水柱的电阻R： kΩ．（保留两位有效数字）
（2）请在图示的实物图上画出连线，完成该同学的电路设计．
（3）如果测出水柱的长度L、玻璃管的内径d和水柱的电阻R，则自来水电阻率的表达式为ρ= ．（用符号表示）
电压表（量程15V，内阻约30kΩ）；电流表（量程300mA，内阻约50Ω）；滑动变阻器（0～100Ω，允许最大电流1A）；电池组（电动势E=12V，内阻r=6Ω）；开关一个、导线若干．
他设计电路并测出两电极问的电压U和电流I，下表为U和I的实验数据．
| U/V | 1.0 | 3.0 | 5.0 | 7.0 | 9.0 | 11.0 |
| I/μA | 22 | 65 | 109 | 155 | 190 | 240 |
（2）请在图示的实物图上画出连线，完成该同学的电路设计．
（3）如果测出水柱的长度L、玻璃管的内径d和水柱的电阻R，则自来水电阻率的表达式为ρ= ．（用符号表示）
表示，且可视为理想电压表），在虚线框内画出测量电源电动势及内阻的实验原理电路图．
为了测量一节干电池的电动势和内阻，某实验小组按图甲所示的电路图连好实验电路，合上开关，电流表和电压表的读数正常，当将滑动变阻器的滑片由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数接近1.5V且几乎不变，直到当滑片滑至临近B端时电压表的示数急剧变化，这种情况很难读出电压数值分布均匀的几组不同的电流值、电压值，出现上述情况的原因是______．改进方法是______．改进后，测出几组电流、电压的数值，并画出如图乙所示的图象，由图象可知，这个电池的电动势为E=______V，内阻r=______Ω．
为了节能和环保，一些公共场所使用光控开关控制照明系统，光控开关又可采用光敏电阻来进行控制．光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）．某光敏电阻Rp在不同照度下的阻值如下表所示：

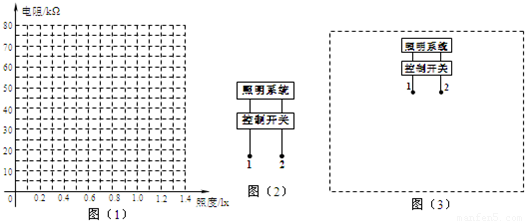

（1）根据表中数据，请在图（1）给定的坐标系中描绘出阻值随照度变化的曲线．根据图象可以发现，光敏电阻的阻值随照度的增大而______（只要求定性回答）．
（2）如图（2）所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗，照度降低至1.0（1x）时启动照明系统，在图（3）虚线框内完成电路原理图（不考虑控制开关对所设计电路的影响），提供的器材如下：
性能如上表所示的光敏电阻Rp；电源E（电动势3V，内阻不计）；定值电阻（R1=10kΩ，R2=20kΩ，R3=40kΩ，限选其中之一并在图中标出）开关S及导线若干．
0 68868 68876 68882 68886 68892 68894 68898 68904 68906 68912 68918 68922 68924 68928 68934 68936 68942 68946 68948 68952 68954 68958 68960 68962 68963 68964 68966 68967 68968 68970 68972 68976 68978 68982 68984 68988 68994 68996 69002 69006 69008 69012 69018 69024 69026 69032 69036 69038 69044 69048 69054 69062 176998
| 照度（lx） | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 |
| 电阻（kΩ） | 75 | 40 | 28 | 23 | 20 | 18 |
（2）如图（2）所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗，照度降低至1.0（1x）时启动照明系统，在图（3）虚线框内完成电路原理图（不考虑控制开关对所设计电路的影响），提供的器材如下：
性能如上表所示的光敏电阻Rp；电源E（电动势3V，内阻不计）；定值电阻（R1=10kΩ，R2=20kΩ，R3=40kΩ，限选其中之一并在图中标出）开关S及导线若干．
