有一根长陶瓷管，其表面均匀地镀有一层很薄的电阻膜，管的两端有导电箍M和N，如图甲所示．用多用电表欧姆挡测得MN问的电阻膜的电阻约为1kΩ，陶瓷管的直径远大于电阻膜的厚度．
某同学利用下列器材设计了一个测量该电阻膜厚度d的实验．
A．刻度尺（最小分度为毫米）；
B．游标卡尺（游标尺为20分度）；
C．电流表A1（量程0～5mA，内阻约10Ω）；
D．电流表A2（量程0～100mA，内阻约0.6n）；
E．电压表V1（量程5V，内阻约5kΩ）；
F．电压表V2（量程15V，内阻约15kΩ）；
G．滑动变阻器R．（阻值范围0～10Ω，额定电流1.5A）；
H．滑动变阻器R：（阻值范围0～100Ω，额定电流1A）；
I．电源E（电动势6V，内阻不计）；
J．开关S及导线若干．
（1）他用毫米刻度尺测出电阻膜的长度为L=10.00cm，用游标卡尺测量该陶瓷管的外径，其示数如图乙所示，该陶瓷管的外径D=    cm．
（2）为了更准确地测量电阻膜的电阻，且调节方便，实验中应选用电流表    ，电压表    ，滑动变阻器    ．（填写器材前面的字母代号）
（3）在方框内画出测量电阻膜的电阻R的实验电路原理图．（图中器材用题干中相应的物理量符号标注）

（4）若电压表的读数为U，电流表的读数为I，镀膜材料的电阻率为ρ，计算电阻膜厚度d的数学表达式为d=    （用已知量的符号表示）．
某同学要测量一电阻R．（阻值约18Ω）的阻值，实验室提供如下器材：
电源E（电动势3V，内阻约1Ω）；
电流表A（量程0～0.6A，内阻约0.5Ω）；
电压表V（量程0～3V，内阻约5kΩ）；
电阻箱R（阻值范围0～99.99Ω，额定电流1A）；开关S，导线若干．
（1）为使测量尽可能精确，应采用图1给出的    所示电路进行测量．

（2）下表中记录了电阻箱阻值R及对应电流表A、电压表V的测量数据I、U，请在坐标纸上作出一图象，根据图象得出电阻的值为    Ω．
次数12345
R/Ω812162024
I/A0.440.360.320.290.25
U/V2.302.402.562.602.70
/Ω-10.190.150.130.110.09
/Ω-10.130.080.060.050.04
（3）此实验中求得电阻R的值与真实值相比    ．（选填“偏大”或“偏小”）

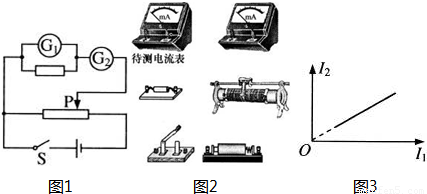

实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表G1内阻r1的电路如图1所示．供选择的仪器如下：
①待测电流表G1（0～5mA，内阻约300Ω），②电流表G2（0～10mA，内阻约100Ω），③定值电阻R1（300Ω），④定值电阻R2（10Ω），⑤滑动变阻器R3（0～1000Ω），⑥滑动变阻器R4（0～20Ω），⑦干电池（1.5V），⑧电键S及导线若干．
（1）定值电阻应选______，滑动变阻器应选______．（在空格内填写序号）
（2）用连线连接实物图2．
（3）补全实验步骤：
①按电路图连接电路，______；
②闭合电键S，移动滑动触头至某一位置，记录G1，G2的读数I1，I2；
③______；
④以I2为纵坐标，I1为横坐标，作出相应图线，如图3所示．
（4）根据I2-I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式______．
为了测定电流表A1的内阻，某同学采用如图甲所示的实验电路．其中：

A1是待测电流表，量程为300μA，内阻约为100Ω：
A2是标准电流表，量程为200μA：
R1是电阻箱，阻值范围是0～999.9Ω：
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4V，内阻不计：
S1是单刀单掷开关；
S2是单刀双掷开关．
（1）①实验中滑动变阻器采用    式接法（填“分压”或“限流”）；
②根据上图所示电路的实物图，请在虚线框中画出实验电路图．

（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R2的滑片移到最    （填“左端”或“右端”），将开关
S2扳到接点a处，接通开关S1，调整滑动变阻器R2，使电流表A2的读数为150μA．
②将开关S2扳到接点b处，    ，使电流表A2的读数仍为150μA．
③若此时电阻箱各旋钮的位置如图乙所示，则待测电流表A1的内阻Rg=    Ω．
（3）上述实验中，无论怎样调整滑动变阻器R2的滑片，都要保证两只电流表的安全．在下面提供的四个电阻值中，保护电阻R3应选用    （填写相应的字母）．
A.200kΩ
B.20kΩ
C.15kΩ
D.150kΩ
有一个小灯泡上标有“4.8V，2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方酽的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V．内阻3kΩ）：
B．电压表V2（0～15V．内阻15kΩ）；
C．电流表A（0～0.6A，内阻约1Ω）；
D．定值电阻R1=3kΩ；
E．定值电阻R2=15kΩ；
F．滑动变阻器R（最大电阻10Ω，允许最大电流2A）；
G．学生电源（电动势6V，内阻不计）；
H．开关S及导线若干．
（1）实验中所用电压表应选用    ，定值电阻应选用    ．（填写字母序号）
（2）为尽量减小实验误差，并要求从零开始多取几组数据，画出满足实验要求的电路图．
（3）利用上述实验电路图测出的电压表读数UV与此时小灯泡两端电压U的定量关系是    ，图中四个图象中可能正确的是    ．
如图1所示的黑箱中有二只完全相同的电学元件，小明使用多用电表对其进行探测．

（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的    （选填“A”、“B”或“C“）．
（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应    （选填“短暂”或“持续”）接b，同时观察指针偏转情况．
（3）在判定黑箱中无电源后，将选择开关旋至“×l”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图2所示．
请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路．
两表笔接的接点多用电表的示数
a，b    Ω
a，c10.0Ω
b，c15.0Ω
某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图1所示的电路图进行实验，测得的数据如下表所示．
实验次数12345
R（Ω）2.04.06.08.010.0
U（V）1.001.191.271.311.35
U/R（A）0.500.300.210.160.14
（1）根据表中提供的数据，若利用图象确定电池的电动势和内阻，则应作    图象．
A．U-
B．R-U
C．R-
D.-U
（2）根据（1），利用测得的数据，在图2所示坐标纸上作出适当的图象．
（3）由（2）中作出的图象可知，该电池的电动势E=    V，内阻r=    Ω．
关于传感器，下列说法正确的是（ ）
A．所有传感器都是由半导体材料做成的
B．金属材料也可以制成传感器
C．干簧管是一种能够感知电场的传感器
D．传感器一定是通过感知电压的变化来传递信号的

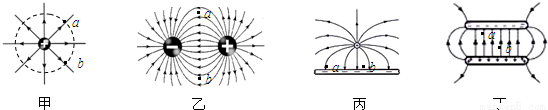

在如图所示的四种电场中，分别标记有a、b两点．其中a、b两点的电势相等，电场强度大小相等、方向也相同的是（ ）

A．甲图：与点电荷等距的a、b两点
B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点
C．丙图：点电荷与带电平板形成的电场中平板上表面的a、b两点
D．丁图：匀强电场中的a、b两点
用电高峰期，电灯往往会变碚，其原理可简化为如下问题如图所示，理想变压器的副线圈上，通过输电线连接两只灯泡L1和L2，输电线的等效电阻为R，原线圈输入恒定的交变电压．开始时，开关S断开，当开关S闭合时，以下说法正确的有（ ）

A．副线圈输出的电压减小
B．原线圈输入的功率减小
C．通过灯泡L1的电流增加
D．等效电阻R的电压增加
