如图是某离子速度选择器的原理示意图，在一半径为R=10cm的圆柱形桶内有B=10^-4T的匀强磁场，方向平行于轴线，在圆柱桶某一直径两端开有小孔，作为入射孔和出射孔．离子束以不同角度入射，最后有不同速度的离子束射出．现有一离子源发射质荷比为

=2×10¹¹C/kg的阳离子，且离子束中速度分布连续．当角θ=45°，出射离子速度υ的大小是（）

m/s

有一只小型直流电动机和一只白炽灯，它们的铭牌上都标有“220V 40W”的字样，现将它们并联接在电源电压为220V直流电路中，当电路接通后（）
A．在相同的时间内发出的热量相同
B．在相同的时间内消耗的电能相同
C．对它们来说IU=I²R都是成立的
D．对电动机来说IU=U²/R成立

有关回旋加速器说法正确的是（）
A．加速不同的粒子可以用同一磁场
B．加速不同的粒子都用同一交变电源
C．交变电压的频率是

D．不同粒子最终从回旋加速器出来时最大动能相同

如图所示电路中，电源电动势为E、内阻为r，当变阻器R的滑片P位于中点位置时，A、B、C三个灯泡都正常发光且亮度相同，则（）

A．三个灯泡的额定电压相同，额定功率不相同
B．三个灯泡的额定电压不相同，额定功率相同
C．三个灯泡中，B灯的电阻最大，C灯电阻最小
D．当滑片P向左滑动（各灯仍能发光）时，A灯和C灯变亮，B灯变暗

如图所示，带有正电荷的A粒子和B粒子同时从匀强磁场的边界上的P点分别以30°和60°（与边界的交角）射入磁场，又同时从磁场边界上的Q点飞出，设边界上方的磁场范围足够大，下列说法中正确的是（）

A．若A粒子是α粒子，则B粒子可能是质子
B．若A粒子是α粒子，则B粒子可能是氘核
C．A粒子和B粒子的速度之比为v_A：v_B=2：1
D．A粒子和B粒子的速度之比为v_A：v_B=

：2

某同学按如图电路进行实验，电压表内阻看作无限大，电流表内阻看作零．实验中由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是（）

A．R₃短路
B．R_P短路
C．R₃断开
D．R₂断开

有一个小灯泡上标有“3V 0.2A”字样，现要测量其伏安特性曲线，下列器材可供选用：
A．电压表（0一3V，内阻1KΩ）    B．电压表（0-15V，内阻5KΩ）
C．电流表（0一0.3A，内阻2Ω）  D．电流表（0一0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，l A）        F．滑动变阻器（1000Ω，0.5A）
G．直流电源（6V，内阻不汁）             另有开关一个、导线若干．
①实验中电压表应选    ，电流表应选    ，滑动变阻器应选    ．（只填器材的字母代号）．
②在虚线框中画出实验电路图．

有如下实验器材：
干电池2节；标有“3V、1W”的小灯泡一个；最大阻值为50Ω的滑动变阻器一只；电键、导线若干．
某实验小组利用以上实验器材连成如图所示的电路，在闭合电键后发现小灯泡不亮．为了探究小灯泡不亮的原因，同学们进行了如下的检测．
实验一：一位同学用多用电表的电压档进行检测．选择直流电压5V档，首先断开开关，红黑表笔分别接在a、d两点，表的示数接近3V；然后闭合开关，再测量a、d两点之间的电压，发现表的示数为2.6V，测量a、b两点之间的电压时，表的示数为零；测b、c两点的电压时，表的示数为2.4V；测c、d两点的电压时，表的示数接近0.2V．
实验二：另一位同学用多用电表的欧姆档（表盘中央刻度为20）进行测量．在对多用电表进行了正确的操作之后，断开开关，两表笔分别接在开关的左端和b点，表的示数为零；两表笔接在b、c两点，表的示数为30Ω左右；两表笔接在c、d两点，表的示数为3Ω左右；两表笔接在d点和电池的负极，表的示数为零．
问：（1）实验一中“断开开关，红黑表笔分别接在a、d两点，伏特表的示数接近3V；然后闭合开关，再测量a、d两点的电压时，发现伏特表的示数为2.6V”．根据这句话对判断小灯泡不亮的原因你能得到哪些有用的结论？（三条）
a．    ；
b．    ；
c．    ；
（2）实验二中“对多用电表进行了正确的操作”指的是    （填字母代号）
A．将红、黑表笔分别插入“+”、“-”测试笔插孔
B．将红、黑表笔分别插入“-”、“+”测试笔插孔
C．将选择开关置于欧姆档的“×1”档
D．将选择开关置于欧姆档的“×10”档
E．将选择开关置于欧姆档的“×100”档
F．短接红、黑表笔，调整调零旋钮，使指针指在欧姆档的“0”刻度线处，然后断开表笔．
G．短接红、黑表笔，调整调零旋钮，使指针指在电流表的“0”刻度线处，然后断开表笔．
（3）“欧姆表的两表笔分别接在c、d两点，表的示数为3Ω左右”，而根据公式计算小灯泡的电阻是9Ω，其原因是    ，    ，    ．
（4）综合实验一和实验二可以判断小灯泡不亮的原因是    （填字母代号）
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
E．闭合开关后开关断路F．电源的内阻太大
G．电源的电动势远小于正常值H．滑动变阻器接入电路的电阻太大．

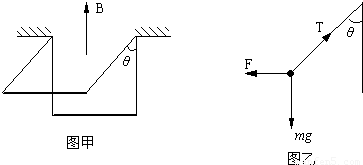

如图甲所示，质量为m=5g，长l=10cm的铜棒，用长度亦为l的两根轻软导线水平悬吊在竖直向上的匀强磁场中，磁感应强度B=

T．未通电时，轻线在竖直方向，通入恒定电流后，棒向外偏转的最大角度θ=53°，求此棒中恒定电流的大小．

某同学的解法如下：对铜棒进行受力分析，通电时导线向外偏转，说明安培力方向垂直电流和磁场方向向外，受力如图乙所示（侧视图）．
当最大偏转角θ=53°时，棒受力平衡，有：tanθ=

（1）请你判断，他的解法是否正确？错误的请指出错误所在，并改正．
（2）此棒的最大动能是多少？

在如图所示电路中，定值电阻R的阻值为2Ω，安培表和伏特表均为理想电表．闭合开关k，当滑动变阻器R_x滑片P从一端移向另一端时，发现电压表的电压变化范围为0v到3v，安培表的变化范围为0.75A到1.0A．求：
（1）电源的电动势和内阻；
（2）移动变阻器滑片时，能得到的电源最大输出功率．
