如图所示，有两个光滑固定斜面AB和BC，A和C两点在同一水平面上，斜面BC 比斜面AB长．一个滑块自A点以速度v_A上滑，到达B点时速度减小为零，紧接着沿 BC滑下．设滑块从A点到C点的总时间为t_c，那么在滑动过程中，下列关于滑块的位移大小S-t、运动速度大小v-t、加速度的大小a-t、机械能E-t的四个图象中，正确的是（）
A．

（1）利用如图1所示的装置可以做力学中的一些实验，已知交流电的频率为f，小车质量为M，钩码质量为m．
①如果利用它来探究物体的加速度与力、质量的关系时，为使小车所受的合外力等于细线的拉力，应该采取的措施是______，要使细线的拉力等于钩码的总重量，应该满足的条件是M______ m（填“大于”、“远大于”、“小于”或“远小于”）
②在满足了小车所受的合外力等于细线的拉力的条件下，且使细线的拉力等于钩码的总重量，如果利用它来探究外力做功与动能的关系时得到的纸带如图2所示．O为小车开始运动打下的第一点，A、B、C为过程中的三个相邻的计数点，相邻的计数点之间有四个点没有标出，有关数据如图所示，要探究小车运动的动能定理，要满足一个怎样的关系式______ （用题中的字母符号表示）

③如果利用此装置来验证小车与钩码组成的系统机械能守恒时为尽可能消除摩擦力对小车的影响：则小车质量和钩码的质量关系应该满足M______m （填“大于”、“远大于”、“小于”或“远小于”）
（2）用伏安法测量金属丝的电阻，某同学设计了如图3乙所示的电路图，电源电动势E=4V．实验要求获得多组数据，且金属丝上所加的电压须从零开始．
①某同学先用多用电表粗测该金属丝的电阻．用已经调好零且选择开关指向欧姆挡“X 10“档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的档位（选填“x1OO”或“X1”），然后进行______，再次测量电阻丝的阻值，其表盘及指针所指位置如图3甲所示，则此段电阻丝的电阻为______Ω_．
②请根据图乙的电路图，在图3丙图中完成连线．
③连接电路时，开关S应处于______（选填“闭合“或“断开”）状态；开关闭合前，应将滑动变阻器的滑片P置于______端（选填“a”或“b”）；为使电压表示数增大，P应由中点向______端滑动（选填“a”或“b”）．

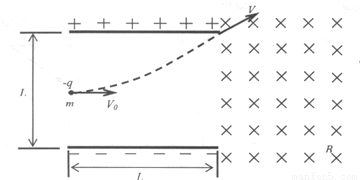

如图所示，一个板长为l，板间距离也是l的平行板电容器上极板带正电，下极板带负电，在极板右边的空间里存在着垂直于纸面向里的匀强磁场．有一质量为m，重力不计，带电量-q的粒子从极板正中以初速度为v水平射入，恰能从上极板边缘飞出又能从下极板边缘飞入，求：
（1）两极板间匀强电场的电场强度E的大小和方向
（2）-q粒子飞出极板时的速度v的大小与方向
（3）磁感应强度B的变小．

如图所示的轨道由半径为R的1/4光滑圆弧轨道AB、竖直台阶BC、足够长的光滑水平直轨道CD组成．小车的质量为M，紧靠台阶BC且上水平表面与B点等高．一质量为m的可视为质点的滑块自圆弧顶端A点由静止下滑，滑过圆弧的最低点B之后滑到小车上．已知M=4m，小车的上表面的右侧固定一根轻弹簧，弹簧的自由端在Q点，小车的上表面左端点P与Q点之间是粗糙的，滑块与PQ之间表面的动摩擦因数为μ，Q点右侧表面是光滑的．求：
（1）滑块滑到B点的瞬间对圆弧轨道的压力大小．
（2）要使滑块既能挤压弹簧，又最终没有滑离小车，则小车上PQ之间的距离应在什么范围内？（滑块与弹簧的相互作用始终在弹簧的弹性范围内）

下面关于物理学史的说法正确的是（）
A．卡文迪许利用扭称实验得出万有引力与距离平方成反比的规律
B．奥斯特通过实验发现变化的磁场能在其周围产生电场
C．伽利略猜想自由落体运动的速度与下落时间成正比，并直接用实验进行了验证
D．法拉第首先引入“场”的概念用来研究电和磁现象

水平面上有一边长为L的正方形，其a、b、c三个顶点上分别放置了三个等量的正点电荷Q，将一个电量为-q的点电荷q分别放在正方形中心点O点和正方形的另一个顶点d点处，两点相比，以下正确的叙述有（）

A．q在d点所受的电场力较大
B．q在d点所具有的电势能较大
C．q在两点所受的电场力方向相同
D．d点的电势高于O点的电势

A、B是竖直墙壁，现从A墙某处以垂直于墙面的初速度v抛出一质量为m的小球，小球下落过程中与A、B进行了多次碰撞，不计碰撞过程中的能量损失．下面四个选项中能正确反映下落过程中小球的水平速度v_x和竖直速度v_y随时间变化关系的是（）

太阳围绕银河系中心的运动可视为匀速圆周运动，其运动速度约为地球绕太阳公转速度的7倍，其轨道半径约为地球绕太阳公转轨道半径为2×10⁹倍．为了粗略估算银河中恒星的数目，可认为银河系的所有恒星的质量都集中在银河系中心，且银河系中恒星的平均质量约等于太阳的质量，则银河系中恒星的数目约为（）
A．10⁹
B．10¹¹
C．10¹³
D．10¹⁵

一个用半导体材料制成的电阻器D，其电流I随它两端电压U的关系图象如图（a）所示，将它与两个标准电阻R₁、R₂并联后接在电压恒为U的电源两端，三个用电器消耗的电功率相同，现将它们连接成如图（b）所示的电路，仍接在该电源的两端，设电阻器D和电阻R₁、R₂消耗的电功率分别是P_D、P₁、P₂，它们之间的大小关系是（）

A．P₁=4P₂
B．P₁＞4P₂
C．P_D＞P₂
D．P_D＜P₂

电磁炉采用感应电流（涡流）的加热原理，是通过电子线路产生交变磁场，把铁锅放在炉面上时，在铁锅底部产生交变的电流．它具有升温快、效率高、体积小、安全性好等优点．下列关于电磁炉的说法中正确的是（）

A．电磁炉面板可采用陶瓷材料，发热部分为铁锅底部
B．电磁炉面板可采用金属材料，通过面板发热加热锅内食品
C．电磁炉可以用陶瓷器皿作为锅具对食品加热
D．可以通过改变电子线路的频率来改变电磁炉的功率
