如图所示的电路中，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为可变电阻，电池E内阻不可忽略，则下列说法中正确的是（ ）
A．R2不变时，V2的读数与A读数之比等于R1
B．R2不变时，V1的读数与A读数之比等于R1
C．R2改变时，V1读数的变化量的绝对值大于V2读数的变化量的绝对值
D．R2改变时，V1读数的变化量的绝对值小于V2读数的变化量的绝对值
如图所示，在水平面内固定一个“U”形金属框架，框架上置一金属杆ab，不计它们间的摩擦，在竖直方向有匀强磁场，则（ ）

A．若磁场方向竖直向上并增大时，杆ab将向右移动
B．若磁场方向竖直向上并减小时，杆ab将向右移动
C．若磁场方向竖直向下并增大时，杆ab将向右移动
D．若磁场方向竖直向下并减小时，杆ab将向右移动
地面附近空间中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直于纸面向里．一个带电油滴沿着一条与竖直方向成a角的直线MN运动．由此可以判断（ ）
A．如果油滴带正电，它是从M点运动到N点
B．如果油滴带正电，它是从N点运动到M点
C．如果水平电场方向向左，油滴是从M点运动到N点
D．如果水平电场方向向右，油滴是从M点运动到N点
在“用油膜法估测分子的大小”的实验中，用移液管量取0.25mL油酸，倒入标称250mL的容量瓶中，再加入酒精后得到250mL的溶液，然后用滴管吸取这种溶液，向小量筒中滴入100滴溶液，溶液的液面达到量筒中1mL的刻度，再用滴管取配好的油酸溶液，向撒有痱子粉的盛水浅盘中滴下2滴溶液，在液面上形成油酸薄膜，待油膜稳定后，放在带有正方形坐标格的玻璃板下观察油膜，如图所示，坐标格的正方形的大小为2cm×2cm．由图可以估算出油膜的面积是______m2（保留两位有效数字）；由此估算出油酸分子的直径是______m（保留一位有效数字）．

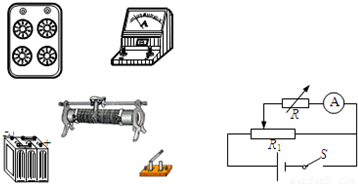

测量电流表内阻的电路图如图所示，实验的操作步骤如下：
①将电阻箱R的电阻调到零；
②闭合开关，调节滑动变阻器R1的滑片，使得电流表达到满偏电流I；
③保持滑动变阻器的滑片位置不变，调节电阻箱的电阻，使得电流表的示数为I/2；
④读出电阻箱的电阻值Rx，可以认为电流表的内阻r测=Rx．
（1）请用铅笔线代表导线，将示意图中的实物连成测量电路．
（2）已知电流表的量程是2mA，内阻约是40Ω．电池的电动势约为6V．
可供选择的滑动变阻器有（A）阻值0-10Ω，额定电流2A；（B）阻值0-50Ω，额定电流1.5A；
可供选择的电阻箱有（C）阻值0-99.9Ω；（D）阻值0-999Ω．
为了比较准确地测量出电流表的内阻，应选用的滑动变阻器R1是______；电阻箱R是______．（填仪器前的字母代号）
（3）本实验中电流表的测量值r测与电流表内阻的真实值r真相比，有______
（A） r测＞r真 （B） r测＜r真
（C）  r测=r真 （D） r测可能大于，也可能小于r真
（4）如果提高电池的电动势，用此电路测出的电流表的内阻的误差将______．（填“增大”、“减小”或“不变”）
将导体放在沿x方向的匀强磁场中，导体中通有沿y方向的电流时，在导体的上下两侧面间会出现电势差，这个现象称为霍尔效应．利用霍尔效应的原理可以制造磁强计，测量磁场的磁感应强度．
磁强计的原理如图所示，电路中有一段金属导体，它的横截面为边长等于a的正方形，放在沿x正方向的匀强磁场中，导体中通有沿y方向、电流强度为I的电流，已知金属导体单位体积中的自由电子数为n，电子电量为e，金属导体导电过程中，自由电子所做的定向移动可以认为是匀速运动，测出导体上下两侧面间的电势差为U．求：
（1）导体上、下侧面那个电势较高？
（2）磁场的磁感应强度是多少？
手电筒是用两节干电池向标有“2.5V”的小灯泡供电．长时间使用后，小灯泡的亮度明显降低，这是由于干电池的电动势降低，而内阻增加的缘故．假设两节干电池的电动势E（单位为V）随使用时间t（以小时为单位）变化的规律如图所示．在干电池使用20h后向小灯泡供电时的电流为0.193A；干电池使用30h后向小灯泡供电时的电流为0.153A，如果干电池的内阻随使用时间t（以小时为单位）变化的规律为r=r+kt，设小灯泡的电阻是10.3Ω保持不变．试求：干电池开始使用时的内阻r和系数k．（结果要求一位有效数字）
1957年第一颗人造卫星上天，开辟了人类宇航的新时代．四十多年来，人类不仅发射了人造地球卫星，还向宇宙空间发射了多个空间探测器．空间探测器要飞向火星等其它行星，甚至飞出太阳系，首先要克服地球对它的引力的作用．
理论研究表明，物体在地球附近都受到地球对它的万有引力的作用，具有引力势能，设物体在距地球无限远处的引力势能为零，则引力势能可以表示为E=-G=，其中G是万有引力常量，M是地球的质量，m是物体的质量，r是物体距地心的距离．
现有一个空间探测器随空间站一起绕地球做圆周运动，运行周期为T，已知探测器的质量为m，地球半径为R，地面附近的重力加速度为g．要使这个空间探测器从空间站出发，脱离地球的引力作用，至少要对它作多少功？
1919年卢瑟福用α粒子撞击14N核发现了质子．
（1）写出这个核反应的方程．
（2）上述核反应可以用如下的模型来认识，运动的α粒子撞击一个静止的14N核，它们暂时形成一个整体（复合核），随即复合核迅速转化成一个质子和另一个原子核．已知复合核发生转化需要能量1.19MeV．那么要想发生上述核反应，入射的α粒子的能量至少要多大？
（3）英国物理学家威尔逊在1911年发明了“云室”，带电粒子在云室中运动时，可以显现出运动的径迹．把云室放在匀强电场中，分别将质子和α粒子垂直于电场方向打入同一匀强电场中，粒子初速度的方向跟电场线所在平面平行，观察到它们运动的径迹，如果质子和α粒子运动的径迹相同．求：质子和α粒子进入电场时的动能之比是多少？
一位同学设计了用打点计时器测量木块与长木板间的动摩擦因数的实验，实验装置如图所示．长木板处于水平，装砂的小桶（砂量可调整）通过细线绕过定滑轮与木块相连接，细线的长度大于桌面的高度．用手突然推动木块后，木块拖动纸带（图中未画出纸带和打点计时器）沿水平木板运动，小桶与地面接触之后，木块在木板上继续运动一段距离而停下．在木块运动起来后，打开电源开关，打点计时器在纸带上打下一系列的点．改变小桶中的砂量，重复几次实验，得到几条纸带，选出其中的一条纸带，图中给出了纸带上前后两段所记录的打点情况．量出两段纸带上1、2、3、4、5各计数点到0的距离如下表所示，由这条纸带提供的数据，求：
（1）纸带上1-5读数点到0点的距离
（2）木块与长木板间的动摩擦因数．
（3）若纸带上从第一个点到最后一个点的距离是49.2cm，求纸带上这两个点之间应有多少个点？
单位：cm
12345
前一段4.89.614.419.224.0
后一段3.967.4410.4412.9615.00
