如图所示，一束光线从折射率为1.5的玻璃内射向空气，在界面上的入射角为45°，下面四个光路图中，正确的是（）
A．

图中AC为竖直墙面，AB为均匀横梁，其重为G，处于水平位置．BC为支撑横梁的轻杆，它与竖直方向成α角．A、B、C三处均用铰链光滑连接．轻杆所承受的力为（）
A．Gcosα
B．

在三相交流电源上按星形接法连接相同负载1、2、3，如图所示，NN′是中性线．已知负载1上的电压为220V，电流强度为15A．现以I表示中性线上的电流，U表示图中P、Q两点之间的电压，则
（）

A．I=15A，U=440V
B．I=45A，U=380V
C．I=0A，U=440V
D．I=0A，U=380V

图中MN、GH为平行导轨，AB、CD为跨在导轨上的两根横杆，导轨和横杆均为导体．有匀强磁场垂直于导轨所在的平面，方向如图．用I表示回路中的电流．（）

A．当AB不动而CD向右滑动时，I≠0且沿顺时针方向
B．当AB向左、CD向右滑动且速度大小相等时，I=0
C．当AB、CD都向右滑动且速度大小相等时，I=0
D．当AB、CD都向右滑动，且AB速度大于CD时，I≠0且沿逆时针方向

蹦床是运动员在一张绷紧的弹性网上蹦跳、翻滚并做各种空中动作的运动项目（如图所示）．一个质量为 60kg 的运动员，从离水平网面 3.2m 高处自由下落，着网后沿竖直方向蹦回到离水平网面 5.0m 高处．已知运动员与网接触的时间为 1.2s．若把在这段时间内网对运动员的作用力当作恒力处理，求此力的大小．（g=10m/s²）

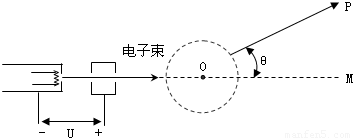

电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示．磁场方向垂直于圆面．磁场区的圆心为O，半径为r．当不加磁场时，电子束将通过O点打到屏幕的中心M点，为了让电子束射到屏幕边缘的P点，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B为多少？

大气压强对许多物理实验和化学实验有着重要影响．
Ⅰ．现用“验证玻意耳定律”的仪器来测量大气压强p．注射器针筒已被固定在竖直方向上，针筒上所标刻度是注射器的容积，最大刻度V_m=10ml．注射器活塞已装上钩码框架，如图所示．此外，还有一架托盘天平、若干钩码、一把米尺、一个针孔橡皮帽和少许润滑油．
（1）下面是实验步骤，试填写所缺的②和⑤．
①用米尺测出注射器针筒上全部刻度的长度L．
②______．
③把适量的润滑油抹在注射器的活塞上，将活塞插入外筒中，上下拉动活塞，使活塞与针筒的间隙内均匀地涂上润滑油．
④将活塞插到适当的位置．
⑤______．
⑥在钩码框架两侧挂上钩码，记下挂上的钩码的质量m₁．在达到平衡后，记下注射器中空气柱的体积V₁．在这个过程中不要用手接触注射器以保证空气柱温度不变．
⑦增加钩码的个数，使钩码的质量增大为m₂，达到平衡后，记下空气柱的体积V₂．
（2）求出计算大气压强p的公式．（用已给的和测得的物理量表示）

有三根长度皆为l=1.00m的不可伸长的绝缘轻线，其中两根的一端固定在天花板上的 O点，另一端分别挂有质量皆为m=1.00×10^-2 kg的带电小球A和B，它们的电量分别为一q和+q，q=1.00×10^-7C．A、B之间用第三根线连接起来．空间中存在大小为E=1.00×10⁶N/C的匀强电场，场强方向沿水平向右，平衡时 A、B球的位置如图所示．现将O、B之间的线烧断，由于有空气阻力，A、B球最后会达到新的平衡位置．求最后两球的机械能与电势能的总和与烧断前相比改变了多少．（不计两带电小球间相互作用的静电力）

家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积小，某电子调光灯经调整后的电压波形如图所示，若用多用电表测灯泡两端的电压，多用电表示数为（）

日光灯中有一个装置--“启动器”，其中充有氖气．日光灯启动时启动器会发出红光，这是由于氖气原子的（）
A．外层电子受激发而发的光
B．内层电子受到激发面发的光
C．自由电子周期性的运动而发的光
D．原子核受到激发而发的光
