金属棒ab置于水平放置的光滑框架cdef上，棒与框架接触良好，匀强磁场垂直于ab棒斜向下．从某时刻开始磁感应强度均匀减小，同时施加一个水平外力F使金属棒ab保持静止，则F（ ）
如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器．若已知变压比为1 000：1，变流比为100：1，并且知道电压表示数为220V，电流表示数为10A，则输电线的输送功率为（ ）
如图所示，A、B是两只相同的齿轮，A被固定不能转动．若B齿轮绕A齿合运动半周，到达图中的C位置，则B齿轮上所标出的竖直向上的箭头所指的方向是（ ）
如图所示，一个滑雪运动员从左侧斜坡距离坡底8m处自由滑下，当下滑到距离坡底s1处时，动能和势能相等（以坡底为参考平面）；到坡底后运动员又靠惯性冲上斜坡（不计经过坡底时的机械能损失），当上滑到距离坡底s2处时，运动员的动能和势能又相等，上滑的最大距离为4m．关于这个过程，下列说法中正确的是（ ）

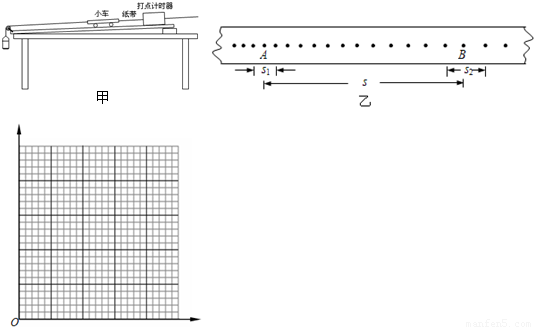

（1）在“探究恒力做功与动能改变的关系”实验中，某实验小组采用如图甲所示的装置．实验步骤如下：
①把纸带的一端固定在小车的后面，另一端穿过打点计时器
②改变木板的倾角，以重力的一个分力平衡小车及纸带受到的摩擦力
③用细线将木板上的小车通过一个定滑轮与悬吊的砂桶相连
④接通电源，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点
⑤测出s、s1、s2（如图乙所示），查得打点周期为T．
判断重力的一个分力是否已与小车及纸带受到的摩擦力平衡的直接证据是______；
本实验还需直接测量的物理量是：______．（并用相应的符号表示）
探究结果的表达式是______．（用相应的符号表示）
（2）用同样的装置做“探究加速度与力、质量的关系”实验．以下是一实验小组所获取的部分实验数据，根据表格中数据，在图中取合适的坐标系，作出图象．
表格：小车受力相同（均取砂桶质量m=50g）．
根据图象判断，实验产生误差的最主要原因是：______．
0 68408 68416 68422 68426 68432 68434 68438 68444 68446 68452 68458 68462 68464 68468 68474 68476 68482 68486 68488 68492 68494 68498 68500 68502 68503 68504 68506 68507 68508 68510 68512 68516 68518 68522 68524 68528 68534 68536 68542 68546 68548 68552 68558 68564 68566 68572 68576 68578 68584 68588 68594 68602 176998
①把纸带的一端固定在小车的后面，另一端穿过打点计时器
②改变木板的倾角，以重力的一个分力平衡小车及纸带受到的摩擦力
③用细线将木板上的小车通过一个定滑轮与悬吊的砂桶相连
④接通电源，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点
⑤测出s、s1、s2（如图乙所示），查得打点周期为T．
判断重力的一个分力是否已与小车及纸带受到的摩擦力平衡的直接证据是______；
本实验还需直接测量的物理量是：______．（并用相应的符号表示）
探究结果的表达式是______．（用相应的符号表示）
（2）用同样的装置做“探究加速度与力、质量的关系”实验．以下是一实验小组所获取的部分实验数据，根据表格中数据，在图中取合适的坐标系，作出图象．
表格：小车受力相同（均取砂桶质量m=50g）．
| 次数 | 小车质量 M/g | 加速度 a/m?s-2 |  |
| 1 | 200 | 1.91 | 5.00 |
| 2 | 250 | 1.71 | 4.00 |
| 3 | 300 | 1.50 | 3.33 |
| 4 | 350 | 1.36 | 2.86 |
| 5 | 400 | 1.12 | 2.50 |
| 6 | 450 | 1.00 | 2.22 |
| 7 | 500 | 0.90 | 2.00 |
