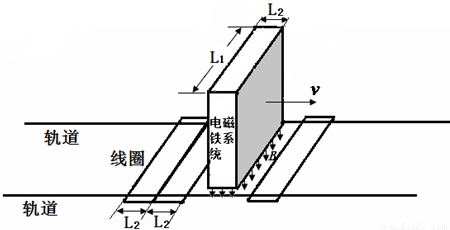

涡流制动是磁悬浮列车在高速运行时进行制动的一种方式，某研究所用制成的车和轨道模型来定量模拟磁悬浮列车的涡流制动过程．如图所示，模型车的车厢下端安装有电磁铁系统，电磁铁系统能在其下方的水平轨道（间距为L₁）中的长为L₁、宽为L₂的矩形区域内产生匀强磁场，该磁场的磁感应强度大小为B、方向竖直向下．将长大于L₁、宽为L₂的单匝矩形线圈等间隔铺设在轨道正中央，其间隔也为L₂．每个线圈的电阻为R，导线粗细忽略不计．在某次实验中，启动电磁系统开始制动后，电磁铁系统刚好完整滑过了n个线圈．已知模型车的总质量为m，空气阻力不计．求：
（1）在电磁铁系统的磁场全部进入任意一个线圈的过程中，通过线圈的电荷量q；
（2）在刹车过程中，线圈所产生的总电热Q；
（3）电磁铁系统刚进入第k（k＜n）个线圈时，线圈中的电功率P．

氢原子核外电子在能级间跃迁时发出a、b两种频率的光，经同一双缝干涉装置得到的干涉图样分别如甲、乙两图所示．若a 光是氢原子核外电子从n=3的能级向n=1的能级跃迁时释放的，则b光可能是（）

A．从n=4的能级向n=3的能级跃迁时释放的
B．从n=3的能级向n=2的能级跃迁时释放的
C．从n=2的能级向n=1的能级跃迁时释放的
D．从n=4的能级向n=1的能级跃迁时释放的

两个相同的、质量分布均匀的金属球a和b，分别固定于绝缘支座上，设两球质量均为m，两球心间的距离l为球半径R的3倍．若使它们带上等量异种电荷，所带电荷量的绝对值均为Q，则a、b两球之间的万有引力F_引和库仑力F_库的表达式正确的是（）
A．

一列沿x轴正方向传播的简谐横波，每个质点振动的振幅都为2cm，已知在t=0时刻相距4cm的两个质点a、b的位移都是1cm，但速度方向相反，其中a质点的速度沿y轴负方向，如图所示．则（）

A．t=0时刻，a、b两质点的加速度相同
B．a、b两质点的平衡位置间的距离为半波长的奇数倍
C．a质点的速度最大时，b质点的速度为零
D．当b质点的位移为+2cm时，a质点的位移为正

北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能．“北斗”系统中两颗工作卫星1和2均绕地心O做匀速圆周运动，轨道半径均为r，某时刻两颗工作卫星分别位于轨道上的A、B两位置，如图所示．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．以下判断中正确的是（）
A．这两颗卫星的向心加速度大小相等，均为

B．卫星l由位置A运动至位置B所需的时间为

C．如果使卫星l加速，它就一定能追上卫星2
D．卫星1由位置A运动到位置B的过程中万有引力做正功

在一支氖管两端加一个正弦交流电压u=50sin（314t） V．当氖管两端电压达到或超过U=25

V时，氖管就能发光．则在此交流电的一个周期内氖管的发光时间为（）
A．0.2s
B．0.02s
C．0.01s
D．0.005s

有两个质量分别为m₁和m₂的物体A和B，并排放在水平地面上．现用同向水平拉力F₁、F₂分别作用于物体A和B上，作用一段时间后撤去，两物体各自滑行一段距离后停止．A、B两物体运动的v-t图象分别如a、b图线所示．由图中信息可以得出（）

A．若m₁=m₂，则力F₁对A所做的功小于力F₂对B所做的功
B．若m₁=2m₂，则力F₁对A所做的功小于力F₂对B所做的功
C．若m₁=m₂，则力F₁的最大瞬时功率一定是力F₂的最大瞬时功率的2倍
D．若m₁=2 m₂，则力F₁的最大瞬时功率一定是力F₂的最大瞬时功率的2倍

如图所示，在轻弹簧的下端悬挂一个质量为m的小球A，若将小球A从弹簧原长位置由静止释放，小球A能够下降的最大高度为h．若将小球A换为质量为2m的小球B，仍从弹簧原长位置由静止释放，则小球B下降h时的速度为（已知重力加速度为g，且不计空气阻力）（）
A．

静电场方向平行于x轴，其电势φ随x的分布可简化为如图所示的折线．一质量为m、带电量为+q的粒子（不计重力），以初速度v从O点进入电场，沿x轴正方向运动．下列叙述正确的是（）

A．粒子从O运动到x₁的过程中速度逐渐增大
B．粒子从x₁运动到x₃的过程中，电势能先减小后增大
C．要使粒子能运动到x₄处，粒子的初速度v至少为

，粒子在运动过程中的最大速度为

（1）在做“用双缝干涉测量光的波长”实验时，某同学调整手轮后，从测量头的目镜看去，当分划板中心刻度线对齐A条纹中心时（如图1所示），游标卡尺的示数如图2所示；接着转动手轮，当分划板中心刻度线对齐B条纹中心时（如图3所示），游标卡尺的示数如图4所示．已知双缝间距为0.5mm，从双缝到屏的距离为1m．

①图2中游标卡尺的示数为    mm；
②图4游标卡尺的示数为    mm；
③实验时测量多条干涉条纹宽度的目的是    ，
所测光的波长为    m．（保留两位有效数字）
（2）为了测一个自感系数很大的线圈L的直流电阻R_L，实验室提供以下器材：
（A）待测线圈L（阻值约为2Ω，额定电流2A）
（B）电流表A₁（量程0.6A，内阻r₁=0.2Ω）
（C）电流表A₂（量程3.0A，内阻r₂约为0.2Ω）
（D）滑动变阻器R₁（0～10Ω）
（E）滑动变阻器R₂（0～1kΩ）
（F）定值电阻R₃=10Ω
（G）定值电阻R₄=100Ω
（H）电源（电动势E约为9V，内阻很小）
（I）单刀单掷开关两只S₁、S₂，导线若干．
要求实验时，改变滑动变阻器的阻值，在尽可能大的范围内测得多组A₁表和A₂表的读数I₁、I₂，然后利用给出的I₂-I₁图象（如图6所示），求出线圈的电阻R_L．
①实验中定值电阻应选用    ，滑动变阻器应选用    ．
②请你画完图5方框中的实验电路图．
③实验结束时应先断开开关    ．
④由I₂-I₁图象，求得线圈的直流电阻R_L=    Ω．
