如图1所示，水平放置的均匀玻璃管内，一段长为h=25cm的水银柱封闭了长为L=20cm、温度为t=27℃的理想气体，大气压强P=75cmHg．将玻璃管缓慢地转过90°角，使它开口向上，并将封闭端浸入热水中（如图2），待稳定后，测得玻璃管内封闭气柱
的长度L1=17.5cm，
（1）此时管内封闭气体的温度t1是多少？
（2）若用薄塞将管口封闭，此时水银上部封闭气柱的长度为L2=10cm．保持水银上部封闭气体的温度不变，对水银下面的气体加热，当上面气柱长度的减少量△l=0.4cm时，下面气体的温度是多少？
．运动员驾驶摩托车做腾跃特技表演．如图所示，AB是水平路面，长度为L=100m，BCD是一段曲面，AB、BC相切于B点，DEF是一段半径为R=10m的圆弧曲面，E为圆弧的顶点．运动员驾驶摩托车的功率恒定．从A点由静止出发，经过t1=15s到B点，在AB段所受的阻力f=90N，摩托车过B点时速度vB=20m/s，再经t2=2s的时间，摩托车通过圆弧曲面的顶点E，此时压力传感器显示摩托车对E点的压力为零，摩托车通过E后做平抛运动，落地点与E点的水平距离为x=18m．已知人车总质量为m=180kg，重力加速度g=10m/s2．求：
（1）摩托车在AB段的最小加速度a
（2）坡顶高度h
（3）人和摩托车在BE段克服空气和摩擦阻力做的功W．
如图所示电路，电源电动势E=4.8V，内阻r=0.4Ω，电阻R1=R2=R3=4Ω，R1两端连接一对竖直放置的平行金属板M、N，板间电场视为匀强电场．板间固定一根与板面垂直长度与板间距相等的光滑绝缘细杆AB，AB上套一个质量m=1×10-3kg的带电环p，p的电荷量为q=2×10-4C（视为点电荷，不影响电场分布），电键S断开时，将带电环p从杆的左端A处由静止释放，p运动到杆的中点O时，速度v=0.8m/s，求：
（1）电键S断开时，电路的总电流I．
（2）R4的阻值．
（3）电键S闭合时，流过电键S的电流IS．
．如图所示，两根足够长的光滑金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为m=0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.4T，棒ab在平行于导轨向上的力F1作用下，以速度v=2m/s沿导轨向上匀速运动，而棒cd在平行于导轨的力F2的作用下保持静止．取g=10m/s2，
（1）求出F2的大小和方向
（2）棒cd每产生Q=1J的热量，力F1做的功W是多少？
（3）若释放棒cd，保持ab棒速度v=2m/s不变，棒cd的最终速度是多少？
请正确填写下列基本仪器的读数：

（1）用游标尺为20分度的卡尺测量某物体的长度如图a，由图可知其长度为    cm．
（2）用螺旋测微器测量某导线直径如图b，由图可知其直径为    mm．
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测某电阻，表盘的示数如图c，则该电阻的阻值约为    Ω．
（4）图d中电阻箱的读数为    Ω．
（5）某同学根据游标卡尺的测量原理，设计了一种10分度的游标卡尺，其主尺上的最小刻度仍然是毫米，且所标示数以毫米为单位，游标尺上的格数仍然是10格，不过，游标尺上的10小格与主尺上的19mm对应，如图e所示，则其读数为    mm．
某同学探究弹力与弹簧伸长量的关系．
（1）将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧．弹簧轴线和刻度尺都应在______方向（填“水平”或“竖直”）．
（2）弹簧自然悬挂，待弹簧______时，长度记为L；弹簧下端挂上砝码盘时，长度记为Lx；在砝码盘中每次增加10g砝码，弹簧长度依次记为L1至L6，数据如下表：
代表符号LLxL1L2L3L4L5L6
数值[cm]25.3527.3529.3531.3033.435.3537.4039.30
表中有一个数值记录不规范，代表符号为______．由表可知所用刻度尺的最小分度为______．
（3）如图是该同学根据表中数据作的图，纵轴是砝码的质量，横轴是弹簧长度与______的差值（填“L”或“Lx”）．
（4）由图可知弹簧的劲度系数为______N/m；通过图和表可知砝码盘的质量为______g（结果保留两位有效数字，重力加速度取9.8m/s2）．

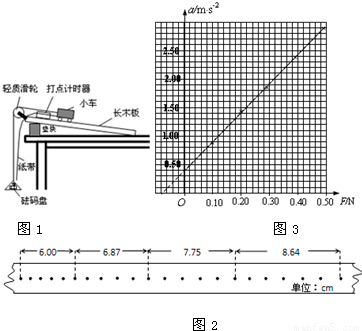

某实验小组在“探究加速度与物体受力的关系”实验中，设计出如下的实验方案，其实验装置如图1所示．已知小车质量M=214.6g，砝码盘质量m =7.8g，所使用的打点计时器交流电频率f=50Hz．其实验步骤是：
A．按图中所示安装好实验装置；
B．调节长木板的倾角，轻推小车后，使小车能沿长木板向下做匀速运动；
C．取下细绳和砝码盘，记下砝码盘中砝码的质量m；
D．先接通电源，再放开小车，打出一条纸带，由纸带求得小车的加速度a；
E．重新挂上细绳和砝码盘，改变砝码盘中砝码质量，重复B-D步骤，求得小车在不同合外力F作用下的加速度．
回答以下问题：
①按上述方案做实验，是否要求砝码和砝码盘的总质量远小于小车的质量？______（填“是”或“否”））．
②实验中打出的其中一条纸带如图2所示，由该纸带可求得小车的加速度a=______ m/s2．
③某同学将有关测量数据填人他所设计的表格中，如下表，
次  数12345
砝码盘中砝
码的重力F/N		0.100.200.290.390.49
小车的加速度a/m?s-20.881.441.842.382.89
他根据表中的数据画出a-F图象（如图3）．造成图线不过坐标原点的一条最主要原因是______，从该图线延长线与横轴的交点可求出的物理量是______，其大小是______．
如图1是验证机械能守恒定律的实验．小圆柱由一根不可伸长的轻绳拴住，轻绳另一端固定．将轻绳拉至水平后由静止释放．在最低点附近放置一组光电门，测出小圆柱运动到最低点的挡光时间△t，再用游标卡尺测出小圆柱的直径d，如图2，重力加速度为g．则
（1）小圆柱的直径d=    cm：
（2）测出悬点到圆柱重心的距离为l，若等式gl=    成立，说明小圆柱下摆过程机械能守恒．
用伏安法测电阻时，由于电压表、电流表内阻的影响，不论使用电流表内接法还是电流表外接法，都会产生系统误差．已知电流表、电压表的内阻分别为RA、RV．
（1）如果待测电阻的真实值为Rx，测量值为R′x，则测量值与真实值的关系式：①采用电流表内接时为R′x=    ；②采用电流表外接时为R′x=    ．
（2）为了消除上述系统误差，某研究性学习小组设计了如图1所示的测量电路．
①请完成下列操作过程：
第一步：先将S2的滑片调到最左端，单刀双掷开关S2合向a，然后闭合电键S1，调节滑动变阻器R1和R2，使电压表和电流表的示数尽量大些（不超过量程），读出此时电压表和电流表的示数U1、I1．
第二步：保持两滑动变阻器的滑片位置不变，    ．
②根据以上记录数据写出被测电阻Rx的表达式Rx=    ．
③根据实验原理图1连接好实物图2．
在“描绘小电珠的伏安特性曲线”的实验中，用导纽a．b．c，d，e．f，g和h按图甲所示
方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：
（1）若不管怎样润节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是______导线断路．
（2）某同学排除故障后侧绘出电源和小电珠的U-I特性图线．如图乙所示．电源的电动势E=______V；小电珠的电阻随温度的上升而______
（3）将与上面相同的两个小电珠并联后接到上面电源上，每一只小电珠的实际电功率是______w．
