某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系中，如图中的a、b、c所示．则下列说法中正确的是（ ）
如图所示，质量分别为m1和m2的两个小球A、B，带有等量异种电荷，通过绝缘轻弹簧相连接，置于绝缘光滑的水平面上．当突然加一水平向右的匀强电场后，两小球A、B将由静止开始运动，在以后的运动过程中，对两个小球和弹簧组成的系统（设整个过程中不考虑电荷间库仑力的作用且弹簧不超过弹性限度），以下说法正确的是（ ）

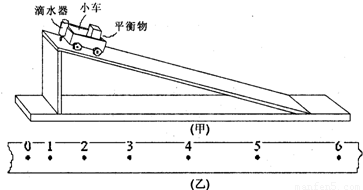

用如图（甲）所示的滴水法测量一小车在斜面上运动的加速度．实验过程如下：在斜面上铺上白纸，用图钉固定．把滴水计时器固定在小车的末端，在小车上固定一平衡物．调节滴水计时器的滴水速度，使其每0.2s滴一滴（以滴水计时器内盛满水为准）．在斜面顶端放置一浅盘，把小车放在斜面顶端，把调好的滴水计时器盛满水，使水滴能滴入浅盘内．随即在撤去浅盘的同时放开小车，于是水滴在白纸上留下标志小车运动规律的点迹．小车到达斜面底端时立即将小车移开．图（乙）为实验得到的一条纸带，用刻度尺量出相邻点之间的距离是s01=1.40cm，s12=2.15cm，s23=2.19cm，s34=3.65cm，s45=4.41cm，s56=5.15cm．
（1）用如图所示的装置研究光电效应现象，用光子能量为2.5eV的光照射到光电管上时，电流表G示数不为0，移动变阻器的触点c，当电压表的示数大于或等于时0.7V，电流表示数为0，则______
Be+
He→
C+
n
如图所示，A为位于一定高度处的质量为m=1×10-5kg、带电荷量为q=+1×10-6C的微粒，B为位于水平地面上的质量为M的用特殊材料制成的长方形空心盒子，盒子与地面间的动摩擦因数μ=0.2，盒内存在着竖直向上的匀强电场，场强大小E=1×103N/C，盒外存在着竖直向下的匀强电场，场强大小也为E，盒的上表面开有一系列略大于微粒的小孔，孔间距满足一定的关系，使得微粒进出盒子的过程中始终不与盒子接触．当微粒A以1m/s的速度从孔1进入盒子的瞬间，盒子B恰以v1=0.4m/s的速度向右滑行．设盒子足够长，取重力加速度g=10m/s2，不计微粒的重力，微粒恰能顺次从各个小孔进出盒子．试求：
如图所示，两根完全相同的光滑金属导轨OP、OQ固定在水平桌面上，导轨间的夹角为θ=74°，导轨单位长度的电阻为r=0.10Ω/m．导轨所在空间有垂直于桌面向下的匀强磁场，且磁场随时间变化，磁场的磁感应强度B与时间t的关系为B=k/t，其中比例系数k=2T?s．将电阻不计的金属杆MN放置在水平桌面上，在外力作用下，t=0时刻金属杆以恒定速度v=2m/s从O点开始向右滑动．在滑动过程中保持MN垂直于两导轨间夹角的平分线，且与导轨接触良好．（已知导轨和金属杆均足够长，sin37°=0.6，cos37°=0.8）求：
