如图所示，边长为a的等边三角形ABC区域中存在垂直纸面向里的匀强磁场，AC边右侧存在竖直方向的匀强电场，场强为E，一带正电、电量为q的小球以速度v沿AB边射入匀强磁场中恰能做匀速圆周运动，欲使带电小球能从AC边射出，匀强磁场的磁感应强度B的取值应为（）
A．

（1）有一待测的电阻器R_x，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：电压表V（量程0～10V，内电阻约20kΩ）；
电流表A₁，（量程0～500mA，内电阻约20Ω）；
电流表A₂，（量程0～300mA，内电阻约4Ω）；
滑动变阻器R₁，（最大阻值为10Ω，额定电流为2A）；
滑动变阻器R₂（最大阻值为250Ω，额定电流为0.1A）；
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关及若干导线．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I-U图线．
①电流表应选用______．
②滑动变阻器选用______（选填器材代号）．

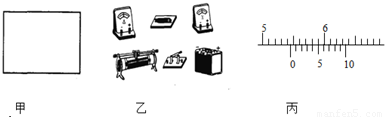

③请在如图甲所示的方框内画出实验电路图，并将图乙中器材连成符合要求的电路．
（2）读出丙图游标卡尺的读数为______mm

长为L的绝缘细线下系一带正电的小球，其带电荷量为Q，悬于O点，如图所示．当在O点处固定一个正电荷时，如果球静止在A处，则细线拉力是重mg的两倍．现将球拉至图中B处（θ=60°）放开球让它摆动，问：
（1）固定在O处的正电荷的带电荷量为多少？
（2）摆球回到A处时悬线拉力为多少？

如图所示，一个方向垂直于xy平面的匀强磁场磁感应强度为B，分布在以O为中心的一个圆形区域内，一个质量为m、电荷量为q的带电粒子，由原点O开始运动，初速度为v，方向沿x轴正方向．粒子经过y轴上的P点时，速度方向与y由正方向成30°角，不计重力，求和处于xy平面内磁场圆形的半径R．

如图所示在平面直角坐标系xoy中，第 I象限存在沿y轴负方向的匀强电场，第 IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m、电荷量为q的带正电粒子从y轴正半轴上的M点以速度v_o垂直于y轴射入电场，经x轴上的N点与x轴正方向成θ=60°角射入磁场，最后从y轴负半轴上的p点垂直于y轴射出磁场，不计粒子重力，求：
（1）求N点速度大小
（2）粒子在磁场中运动的轨道半径
（3）粒子从M点运动到p点的总时间．

许多科学家在物理学发展史上作出了重要的贡献，下列表述正确的是（）
A．楞次通过分析许多实验事实后，用一句话巧妙地表达了感应电流的方向
B．安培根据分子电流假说很好地解释了电磁感应现象
C．库仑通过扭秤实验测出了万有引力常量G的大小21世纪教育网
D．法拉第通过放在通电直导线下方的小磁针发生偏转，得出通电导线的周围存在磁场的结论

对磁感应强度的定义式

的理解，下列说法正确的是（）
A．磁感应强度B跟磁场力F成正比，跟电流强度I和导线长度L的乘积成反比
B．公式表明，磁感应强度B的方向与通电导体的受力F的方向相同
C．磁感应强度B是由磁场本身决定的，不随F、I及L的变化而变化
D．如果通电导体在磁场中某处受到的磁场力F等于0，则该处的磁感应强度也等于0

如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是（）
A．

下图中，可以将电压升高给电灯供电的变压器是（）
A．

如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）

A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电流表，R增大时量程增大
