如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，器材规格如下：
待测电阻Rx（约100Ω）；
直流毫安表（量程0～50mA，内阻约50Ω）；
直流电压表（量程0～3V，内阻约5kΩ）；
直流电源（输出电压6V，内阻不计）；
滑动变阻器（阻值范围0～15Ω，允许最大电流1A）；
开关1个，导线若干条．

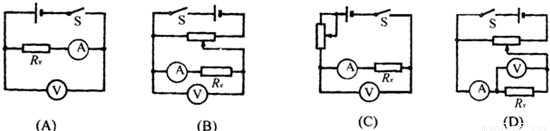

（1）据器材的规格和实验要求，实验电路图应选择______．

（2）请完成实物图连线．

如图所示，在场强大小为E的匀强电场中，将电荷量为+q的点电荷由A点沿直线移至B点，AB间的距离为L，AB方向与电场方向成60°角，求：
（1）点电荷所受电场力的大小；
（2）在此过程中电场力做的功；
（3）A、B两点间的电势差．

一根长为l的丝线吊着一质量为m，电荷量为q的小球静止在水平向右的匀强电场中，丝线与竖直方向成37°角，不考虑q对匀强电场的影响（重力加速度为g，sin37°=0.6，cos37°=0.8），求：
（1）电场强度E的大小；
（2）剪断丝线后，小球做何运动？小球的加速度多大？

如图所示，水平放置的平行板电容器，原来两极板不带电，上极板接地，极板长L=0.1m，两板间距离d=0.4cm，有一束由相同粒子组成的带正电粒子流，以某一初速度v从两板中央平行于极板射入，由于重力的作用，粒子恰能落到下板中点O处．已知粒子质量为m=2×10^-6 kg，电荷量q=1×10^-8 C，电容器的电容C=1×10^-6 F，g取10m/s²，不计空气阻力．
（1）求粒子入射速度v的大小；
（2）若在两极板间加上适当的恒定电压，要让以速度v入射的上述带电粒子，恰好做匀速直线运动从两板间飞出，试确定下极板的带电性质和电荷量？

如图所示，空间存在着强度E=2.5×10²N/C方向竖直向上的匀强电场，在电场内一长为L=0.5m的绝缘细线，一端固定在O点，一端拴着质量m=0.5kg、电荷量q=4×10^-2C的小球．现将细线拉直到水平位置，使小球由静止释放，当小球运动最高点时细线受到的拉力恰好达到它能承受的最大值而断裂．取g=10m/s²．求：
（1）小球的电性；
（2）细线能承受的最大拉力；
（3）当小球继续运动后与O点水平方向距离为L时，小球距O点的高度．

如图所示，a、b两点电势相同，电场强度也相同的是（）
A．

a、b连线与板平行
B．

a、b位于两点荷连线的中垂线上，且关于O点对称
C．

a、b位于以点电荷为圆心的圆周上
D．

a、b位于两点荷连线的中垂线上，且关于O点对称

两个相同的带电导体小球所带电荷量的比值为1：3，相距为r时相互作用的引力的大小为F，今使两小球接触后再分开放到相距为2r处，则此时库仑力的大小为（）
A．

一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v-t图象如图所示，则A、B两点所在区域的电场线分布情况可能是（）
A．

传感器是一种采集信息的重要器件．如右上方图所示是一种压力传感器．当待测压力F作用在可动膜片电极上时，可使膜片发生形变，引起电容的变化．当电容器两端电压一定时：（）

A．F增大时，电容将减小，带电量将减小
B．F增大时，电容将减小，带电量将增大
C．F增大时，电容将增大，带电量将增大
D．F增大时，电容将增大，带电量将减小

如图所示，两平行金属板竖直放置，A、B两小孔正好相对，两板间电压为500V，能量为400eV的电子，从A孔沿垂直于板面方向射入电场，经过一段时间，电子将离开电场，电子离开电场时的能量为（）

A．900eV
B．500eV
C．400eV
D．100eV
