如图所示，在探究共点力合成的规律实验中，将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计．沿着两个不同的方向拉弹簧测力计，当橡皮筋的活动端拉到O点时，两根细绳相互垂直，这时弹簧测力计的读数可从图中读出．
（1）由图可读得两个相互垂直的拉力的大小分别为F₁=______N和F₂=______N．（只须读到0.1N）；
（2）在答卷的虚线方格中画出这两个力及它们合力的图示．

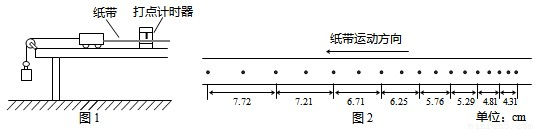

实验装置如图1所示：一木块放在水平长木板上，左侧栓有一细软线，跨过固定在木板边缘的滑轮与一重物相连．木块右侧与打点计时器的纸带相连．在重物牵引下，木块在木板上向左运动，重物落地后，木块继续向左做匀减速运动，图2给出了重物落地后，打点计时器在纸带上打出的一些点，试根据给出的数据，求木块与木板间的动摩擦因数μ．要求写出主要的运算过程．（打点计时器所用交流电频率为50Hz，不计纸带与木块间的拉力．重力加速度取g=10m/s²．）

如图所示，电灯的重力G=10N，AO绳与顶板间的夹角为45°，BO绳水平，则AO绳所受的拉力F₁是多少？BO绳所受的拉力F₂是多少？

水平面上有一质量为lkg的木块，在水平向右、大小为5N的力作用下，由静止开始运动．若木块与水平面间的动摩擦因数为0.2．
（1）画出木块的受力示意图；
（2）求木块运动的加速度；
（3）求出木块4s内的位移．（g取10m/s²）

民用航空客机的机舱，除了有正常的舱门和舷梯连接，供旅客上下飞机，一般还设有紧急出口．发生意外情况的飞机在着陆后，打开紧急出口的舱门，会自动生成一个由气囊构成的斜面，机舱中的人可沿该斜面滑行到地面上来．若气囊所构成的斜面长为5.0m，机舱离气囊底端的竖直高度为4.0m，一个质量为60kg的人沿气囊滑下，人与气囊间的动摩擦因为数为0.5，（g=10m/s²），问：
①人沿气囊下滑的加速度为多大？
②需多长时间人可以安全到达地面？

关于力的概念，下列说法正确的是（）
A．没有相互接触的物体间也可能有力的作用
B．力是物体位移增加的原因
C．压缩弹簧时，手先给弹簧一个压力而使之压缩，弹簧压缩后再反过来给手一个弹力
D．力可以从一个物体传给另一个物体，而不改变其大小

如图所示，在08北京奥运会中，牙买加选手博尔特是公认的世界飞人，在“鸟巢”400m环形赛道上，博尔特在男子100m决赛和男子200m决赛中分别以9.69s和19.30s的成绩破两项世界纪录，获得两枚金牌．关于他在这两次决赛中的运动情况，下列说法正确的是（）

A．200m决赛中的位移是100m决赛的两倍
B．200m决赛中的平均速度约为10.36m/s
C．100m决赛中的平均速度约为10.32m/s
D．100m决赛中的最大速度约为20.64m/s

竖直向上飞行的子弹，达到最高点后又返回原处，假设整个运动过程中，子弹受到的阻力与速度的大小成正比，则子弹在整个运动过程中，加速度大小的变化是（）
A．始终变大
B．始终变小
C．先变大后变小
D．先变小后变大

某跳伞运动训练研究所，让一名跳伞运动员从悬停在高空的直升机中跳下，研究人员利用运动员随身携带的仪器记录下了他的运动情况，通过分析数据，定性画出了运动员从跳离飞机到落地的过程中在空中沿竖直方向运动的v-t图象如图所示，则对运动员的运动，下列说法正确的是（）

A．0～15s末都做加速度逐渐减小的加速运动
B．0～10s末做自由落体运动，15s末开始做匀速直线运动
C．10s末打开降落伞，以后做匀减速运动至15s末
D．10s末～15s末加速度方向竖直向上，加速度的大小在逐渐减小

如图所示，带支架的平板小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，质量为m的物块B始终相对于小车静止地摆放在右端．B与小车平板间的动摩擦因数为μ．若某时刻观察到细线偏离竖直方向θ角，则此刻小车对物块B产生的作用力的大小和方向为（）

A．mg，竖直向上
B．mg

，斜向左上方
C．mgtanθ，向右
D．mg

，斜向右上方
