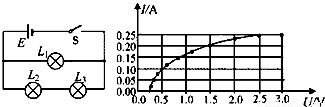

在图中所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如下图所示．当开关闭合后，下列判断不正确的是（）

A．灯泡L₁的电阻为12Ω
B．通过灯泡L₁的电流为通过灯泡L₂电流的2倍
C．灯泡L₁消耗的电功率为0.75W
D．灯泡L₂消耗的电功率为0.30W

如图所示U-I图线上a、b、c各点均表示该电路中有一个确定的工作状态，b点α=β，则下列说法中正确的是（）

A．在b点时电源有最大输出功率
B．在b点时电源的总功率最大
C．从a→b时β角越大，电源的总功率和输出功率都将增大
D．从b→c时β角越大，电源的总功率和输出功率都将减小

（1）如图中50分度游标卡尺和螺旋测微器的读数分别为______mm和______mm．

（2）如图所示，将多用电表的选择开关置于欧姆挡，再将多用电表的两支表笔分别与光敏电阻R的两端相连，这时表针恰好指在刻度盘的中央．若用不透光的黑纸将R包裹起来，则表针将向______（填“左”或“右”）转动；若用手电筒光照射R，则表针将向______（填“左”或“右”）转动．

（1）将量程为100μA内阻为500Ω的灵敏电流表改装为量程为1mA的毫安表．需要给它______联一只R=______Ω的电阻．
（2）将满偏电流I_g=300 μA、内阻为100Ω的电流表改装成量程为3V的电压表，需要给它______联一只R=______Ω的电阻．

利用如图a所示电路测量电池组的电动势E和内阻r．根据实验数据绘出

～R图线如图b所示，其中R为电阻箱读数，I为电流表读数，不计电流表内阻，由此可以得到
E=______ V，r=______Ω．

某电压表的内阻在20kΩ～50kΩ之间，现要测量其内阻，实验室提供了下列器材：待测电压表（量程为3V）、电流表（量程为200 μA）、电流表（量程为5mA）、电流表（量程为0.6A）、滑动变阻器R（最大值为1kΩ）、电源E（电动势为4V）、开关S．
（1）所提供的电流表中，应选用______．
（2）为了减小误差，要求测量多组数据，试画出符合要求的电路．

用30cm的细线将质量为4×10^-3㎏的带电小球P悬挂在O点下，当空中有方向为水平向右，大小为1×10⁴N/C的匀强电场时，小球偏转37°后处在静止状态．
（1）分析小球的带电性质；
（2）求小球的带电量；
（3）求细线的拉力．

如图所示，电源的电动势E=110V，电阻R₁=21Ω，电动机绕组的电阻R=0.5Ω，电键S₁始终闭合．当电键S₂断开时，电阻R₁的电功率是525W；当电键S₂闭合时，电阻R₁的电功率是336W，求：
（1）电源的内电阻；
（2）当电键S₂闭合时流过电源的电流和电动机的输出功率．

如图所示的电路，电源电动势E=6V，内阻r=1Ω，电阻R₁=3Ω，R₂=6Ω，电容器的电容C=3.6μF，二极管D具有单向导电性，开始时，开关S₁闭合，S₂断开．
（1）合上S₂，待电路稳定以后，求电容器上电量变化了多少？
（2）合上S₂，待电路稳定后再断开S₁，求断开S₁后流过R₁的电量是多少？

如图甲为一个电灯两端电压与通过它的电流的变化关系曲线．由图可知，两者不成线性关系，这是由于焦耳热使灯丝的温度发生了变化的缘故，参考这条曲线回答下列问题（不计电流表和电池的内阻）．
（1）若把三个这样的电灯串联后，接到电动势为12V的电源上，求流过灯泡的电流和每个灯泡的电阻；
（2）如图乙所示，将两个这样的灯泡并联后再与10Ω的定值电阻串联，接在电动势为8V的电源上，求通过电流表的电流值以及每个灯的实际功率．
