如图四个电路中，能利用滑动变阻器较好地完成对灯泡分压作用的是（）

A．如图甲电路
B．如图乙电路
C．如图丙电路
D．如图丁电路

某电解池，如果在1s内共有5×10¹⁸个二价正离子和1×10¹⁹个一价负离子通过面积为0.1m²的某截面，那么通过这个截面的电流是（）
A．0
B．0.8A
C．1.6A
D．3.2A

一个空气平行板电容器，极板间距离为d，正对面积为S，充以电荷量为Q后，两极板间电压为U，为使电容器的电容加倍，可采用的办法是（）
A．将电压变为

B．将带电荷量变为2Q
C．将极板正对面积变为2S
D．将两极间充满介电常数为2的电介质

电流表的内阻是R_g=200Ω，满偏电流值是I_g=500μA，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是（）
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应串联一个1800Ω的电阻
D．应并联一个1800Ω的电阻

下列带电粒子经过电压为U的电压加速后，若它们初速度均为0，则获得速度最大的粒子是（）
A．质子
B．氚核
C．氦核
D．钠离子Na⁺

标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示．如图所示，题中给出的四个图象中肯定不符合实际的是（）
A．

图中的实线为电场线，虚线为等势线，a、b两点的电势?_A=-50V，?_B=-20V，则a、b连线中点c的电势?_C
应为（）

A．?_C=-35V
B．?_C＞-35V
C．?_C＜-35V
D．条件不足，无法判断?_C的高低

如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果滑动变阻器的滑片向b端滑动，则（）
A．电灯L更亮，电流表的示数减小
B．电灯L更亮，电流表的示数增大
C．电灯L变暗，电流表的示数减小
D．电灯L变暗，电流表的示数增大

如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是（）

A．电源的电动势为6.0V
B．电源的内阻为12Ω
C．电源的短路电流为0.5A
D．电流为0.3A时的外电阻是18Ω

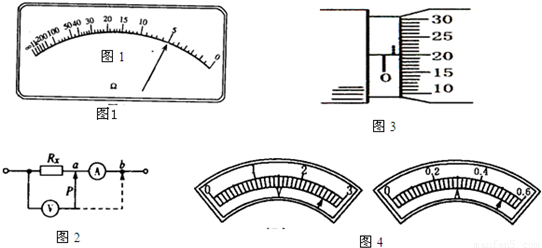

某物理课外兴趣小组，为测量一根细长而均匀的金属材料样品的电阻率：
（1）他们先用多用表电阻“×1”挡测量金属丝的电阻时表针指示如图1所示，由此可粗测得金属丝的电阻为______Ω．
（2）为了更准确测量金属丝的电阻，他们准备用伏安法测量金属丝的电阻，由于电流表和电压表的电阻未知，他们将可动触头由位置a移到位置b，同时观察电流表和电压表示数的变化，发现电流表A的示数变化显著．为减小误差，你认为宜将可动触头P接______（a或b）．

（3）由于电流表和电压表不是理想的，图2中的测量电路存在系统误差，若可动触头P接a，则R_x的测量值______真实值（填“等于”、“大于”、“小于”）
（4）图3、4中分别为用螺旋测微器测金属丝的直径d，用电压表、电流表测金属丝上电压U和电流I的刻度示意图，请分别写出对应的读数：d=______mm，U=______V，I=______A．
