如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）

A．L₁变亮，L₂变暗，L₃变亮
B．L₁变暗，L₂变亮，L₃变暗
C．L₁和L₂都变亮，L₃变暗
D．L₁和L₂都变暗，L₃变亮

如图所示，因线路故障，合上开关S后，灯L₁和L₂均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知发生断路处为（）
A．灯L₁
B．灯L₂
C．变阻器
D．开关S

如图所示，两块平行金属板M、N竖直放置，它们的电压恒为U，一电子（不计重力）从N板静止释放，它运动到M板时速率为υ，现将M板水平向右移动一段距离，再次将电子从N板静止释放，下列判断正确的是（）

A．金属板M、N的带电量不变
B．电子运动过程的加速度变小
C．电子运动到M板所用的时间变长
D．电子运动到M板时速率不变

在如图所示的4种情况中，a、b两点的电势相等，电场强度也相同的是（）

A．带电平行板电容器两极板间的a、b两点
B．离点电荷等距的a、b两点
C．达到静电平衡时导体内部的a、b两点
D．两个等量异种电荷连线上，与连线中点O等距的a、b两点

图中虚线表示一点电荷形成的电场的等势线，实线表示一个α粒子（氦原子核）的运动轨迹，a、b、c为该α粒子运动过程中依次经过的三个点，下列说法中正确的是（）

A．三点的电场强度的大小关系为E_b＜E_a=E_c
B．三点的电势高低的关系为φ_b＜φ_a=φ_c
C．α粒子从a运动到b、再运动到c的过程中电势能先减小后增大
D．α粒子从a运动到b、再运动到c的过程中电场力先做负功后做正功

如图所示为某研究性学习小组自制的电子秤原理图，利用电压表的示数来称量物体的重．R为限流电阻，滑动变阻器的滑动端与弹簧上端连接，当盘中没有放物体时，电压表示数为零．托盘与弹簧的质量均不计，电压表可视为理想电表，不计一切摩擦和其它阻力．则（）

A．待测物体越重电压表示数越大，且电压表示数与待测物体的重成正比
B．待测物体越重电压表示数越大，但电压表示数与待测物体的重不成正比
C．待测物体越重电压表示数越小，且电压表示数与待测物体的重成反比
D．待测物体越重电压表示数越小，但电压表示数与待测物体的重不成反比

如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为E_A、E_B、E_C，电势分别为φ_A、φ_B、φ_C，AB、BC间的电势差分别为U_AB、U_BC，则下列关系中正确的是（）

A．φ_A＜φ_B＜φ_C
B．E_C＜E_B＜E_A
C．U_AB＜U_BC
D．U_AB=U_BC

在光滑绝缘的水平地面上放置四个相同的金属小球，小球A、B、C位于等边三角形的三个顶点上，小球D位于三角形的中心，如图所示．现让小球A、B、C带等量的正电荷Q，让小球D带负电荷q，使四个小球均处于静止状态，则Q与q的比值为（）

在测定金属电阻率的实验中，用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V）
B．电流表（0～3A，内阻0.0125Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2000Ω，额定电流0.3A）
H．电键、导线．
（1）上述器材中应选用的是______．（填写各器材的字母代号）
（2）实验电路应采用电流表______接法．（填“内”或“外”）
（3）实验中某组电压表的示数如图A所示，则U=______V，电流表的示数如图B所示，则I=______A．
（4）待测电阻是一根均匀材料制成的金属丝（横截面为圆形），用刻度尺测量其长度，用螺旋测微器测量其直径，结果分别如图C和图D所示．由图可知其长度l=______cm，直径d=______mm．

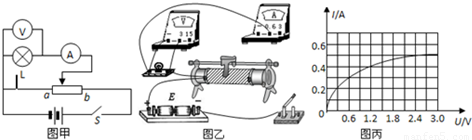

用如图甲所示的电路图研究灯泡L（2.4V，1.0W）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性．
（1）在闭合开关S前，滑动变阻器触头应放在______端．（选填“a”或“b”）
（2）根据电路图，请在图乙中以笔划线代替导线将实物图补充完整．
（3）实验后作出的U-I图象如图丙所示，图中曲线弯曲的主要原因是：______．
（4）根据所得到的图象如图丙所示，求出它在额定电压（2.4V）下工作时的电阻值R=______Ω，这个测量值比真实值偏______．（选填“大”或“小”）
