用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
（A）电压表V：0-3-15V；
（B）电流表A：0-0.6-3A；
（C）变阻器R₁（总电阻20Ω）；
（D）变阻器R₂（总电阻100Ω）；以及电键S和导线若干．
（1）你觉得应该选择上面给出的变阻器中总电阻为______Ω的变阻器．
（2）如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线．
（3）由图线求得r=______Ω．

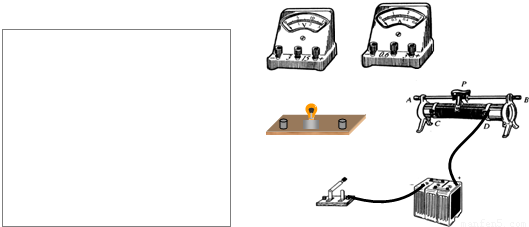

一只小灯泡，标有“3V，1.5W”字样．现要测量小灯泡正常发光时的电阻 R₁．实验所用器材有：滑动变阻器，电源，电流表，电压表，开关、导线若干．
（1）在答题纸上的方框内画出实验电路图；
（2）用笔画线代替导线，将图中的实物连成实验所需电路（有两根导线已经接好）．

如图所示，电动机M的内阻是0.6Ω，R=10Ω，直流电压U=160V，电压表示数 110V，求：
（1）通过电动机的电流多大？
（2）电动机消耗的电功率为多少？
（3）电动机工作1h所产生的热量为多少？

如图所示，平行金属带电极板A、B间可看作匀强电场，场强E=1.2×10³V/m，极板间距离d=5cm，电场中C和D分别到A、B两板距离均为0.5cm，B板接地，求：
（1）C和D两点的电势、两点间的电势差U_CD；
（2）点电荷q₁=-2×10^-3C分别在C和D两点的电势能．

如图所示的电路中，电阻R=10Ω，当开关S断开时，理想电压表示数为6V，当开关S闭合时，电压表示数为5.46V，则电源的内阻为多少？

如图所示，两带电平行金属板A、B间的电场为匀强电场，场强E=4.0×10²V/m，两板相距d=16cm，板长L=30cm．一带电量q=1.0×10^-16C、质量m=1.0×10^-22㎏的粒子沿平行于板方向从两板的正中间射入电场后向着B板偏转，不计带电粒子所受重力，（tan28°=0.53）求：
（1）粒子带何种电荷？
（2）要使粒子能飞出电场，粒子飞入电场时的速度v至少为多大？
（3）粒子飞出电场时的最大偏角为多大？

三个共点力5N，8N和10N作用在物体上，则他们的合力肯定不是下列数值中的（）
A．0
B．10N
C．15N
D．25N

人站在自动扶梯的水平踏板上，随扶梯斜向上匀速运动，如图所示．以下说法正确的是（）?

A．人受到重力和支持力的作用
B．人受到重力、支持力和摩擦力的作用
C．人受到的合外力不为零
D．人受到的合外力方向与速度方向相同

如图所示，一物体在粗糙水平地面上受斜向上的恒定拉力F作用而做匀速直线运动，则下列说法正确的是（）
A．物体可能只受两个力作用
B．物体可能受三个力作用
C．物体一定受四个力作用
D．物体受到的合力一定不为零

一只啤酒瓶，在下列情况不受摩擦力的是（）
A．静止在粗糙的水平桌面上
B．静止在倾斜的桌面上
C．瓶口朝上握在收中
D．压着一张纸条，挡住啤酒瓶吧纸条抽出
