同学们在由静止开始向上运动的电梯里，把一测量加速度的小探头固定在一个质量为1kg的手提包上，到达某一楼层停止，采集数据并分析处理后列在下表中：

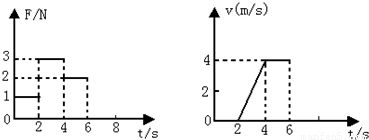

为此同学们在计算机上画出了很多图象，请你根据上表数据和所学知识判断下列图象（设F为手提包的拉力，g取9.8m/s2）正确的是（ ）
A．
B．
C．
D．
| 建立物理模型 | 匀加速直线运动 | 匀速直线运动 | 匀减速直线运动 |
| 时间段（s） | 2.5 | 9 | 2.5 |
| 平均加速度（m/s2） | 0.40 | 0.40 |
A．
B．
C．
D．
某同学设计了一个“探究加速度与物体所受合力F及质量m的关系”实验．如图a为实验装置简图，A为小车，B为电火花计时器，C为装有砝码的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于砝码和小桶的总重量，小车运动加速度a可用纸带上的打点求得．
（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为______m/s2．（保留二位有效数字）
（2）在“探究加速度与质量的关系”时，保持砝码和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m数据如下表：根据下表数据，为直观反映F不变时a与m的关系，请在图c方格坐标纸作出图线．
（3）在“探究加速度与力的关系”时，保持小车的质量不变，改变小桶中砝码的质量，该同学根据实验数据作出了加速度a与合力F图线如图d，该图线不通过坐标原点，试分析图线不通过坐标原点的原因．
答：______．
0 67119 67127 67133 67137 67143 67145 67149 67155 67157 67163 67169 67173 67175 67179 67185 67187 67193 67197 67199 67203 67205 67209 67211 67213 67214 67215 67217 67218 67219 67221 67223 67227 67229 67233 67235 67239 67245 67247 67253 67257 67259 67263 67269 67275 67277 67283 67287 67289 67295 67299 67305 67313 176998
（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为______m/s2．（保留二位有效数字）
（2）在“探究加速度与质量的关系”时，保持砝码和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m数据如下表：根据下表数据，为直观反映F不变时a与m的关系，请在图c方格坐标纸作出图线．
| 次 数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 小车加速度a/m?s-2[ | 1.98 | 1.72 | 1.48 | 1.25 | 1.00 | 0.75 | 0.48 | 0.50 | 0.30 |
| 小车质量m/kg | 0.25 | 0.29 | 0.33 | 0.40 | 0.50 | 0.71 | 0.75 | 1.00 | 1.67 |
小车质量 /kg-1 | 4.00 | 3.44 | 3.00 | 2.50 | 2.00 | 1.41 | 1.33 | 1.00 | 0.60 |
（3）在“探究加速度与力的关系”时，保持小车的质量不变，改变小桶中砝码的质量，该同学根据实验数据作出了加速度a与合力F图线如图d，该图线不通过坐标原点，试分析图线不通过坐标原点的原因．答：______．

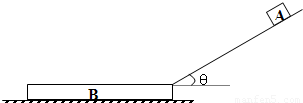

如图所示，一质量为2kg的木板B静止在光滑的水平面上，其右端上表面紧靠一固定斜面轨道的底端（斜面底端与木块B右端的上表面之间有一段小圆弧平滑连接），轨道与水平面的夹角θ=37°，一质量也为2kg的物块A由距轨道底端8m处的斜面轨道上静止释放，物块A刚好没有从木板B的左端滑出，已知物块A与斜面轨道间的动摩擦因数均为0.25，与木板B上表面间的动摩擦因数均为0.2，sinθ=0.6，cosθ=0.8，g 取 10m/s2，物块A可看作质点．请问：
利用速度传感器与计算机结合，可以自动作出物体运动的图象．某同学在一次实验中得到的运动小车的速度-时间图象如图所示，以下说到达最高点时速度法错误的是（ ）
如图所示，相距为d的两平行金属板水平放置，开始开关S合上使平行板电容器带电．板间存在垂直纸面向里的匀强磁场．一个带电粒子恰能以水平速度v向右匀速通过两板间．在以下方法中，要使带电粒子仍能匀速通过两板，（不考虑带电粒子所受重力）正确的是（ ）
