如图，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是（）

A．同时向两侧推开
B．同时向螺线管靠拢
C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断
D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断

如图所示的图中，哪些图中a、b两点的电势相等，a、b两点场强度矢量也相等？（）
A．

平行板电容器内a，b两点
B．

处于静电平衡状态下的金属内部a，b两点
C．

点电荷为球心的同一球面上的a，b两点
D．

关于两等量异种电荷连线对称的中垂线上的a，b两点

在如图所示的电路中，D₁和D₂是两个完全相同的灯泡，其额定电压在数值上约等于电源电动势，电源内电阻可以忽略不计，L是一处自身电阻可以忽略不计而自感系数足够大的线圈．将开关S₂断开、S₁闭合，两个灯泡都发出较暗的光．若闭合S₂，两个灯的亮度变化情况是（）

A．D₁逐渐变亮，后来亮度稳定
B．D₁逐渐变暗，后来熄灭
C．D₂逐渐变亮，后来亮度稳定
D．D₂逐渐变暗，后来熄灭

关于静电场的下列说法中正确的是（）
A．电场中电势较高处的电场强度也一定较大
B．同一电场中等势面较密处的电场强度也一定较大
C．电场中的电场线一定与等势面垂直相交
D．非匀强电场中将一电子由静止释放后一定沿电场线运动

关于电场线的说法，正确的是（）
A．电场线的方向，就是电荷受力的方向
B．正电荷只在电场力作用下一定沿电场线运动
C．电场线越密的地方，同一电荷所受电场力越小
D．静电场的电场线不可能是闭合的

下列关于闭合电路的说法中，正确的是（）
A．电源短路时，通过电源的电流最大
B．电源的负载增加（负载电阻减小）时，路端电压减小
C．电源断路时，路端电压为零
D．电源的输出功率随外电阻增大而增加

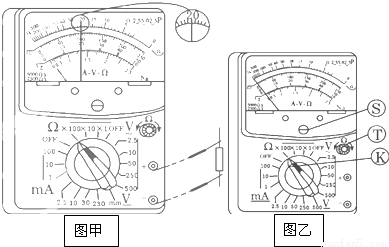

（1）图甲为多用电表的示意图，其中S、K、T为三个可调节的部件．现用此电表测量一阻值约为20Ω～30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调部件______，使电表指针停在______位置；
②调节可调部件K，使它的尖端指向______位置；
③将红、黑表笔分别插入“+”、“-”插孔，笔尖相互接触，调节可调部件______，使电表指针指向______位置．
（2）在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示（部件K指向×1kΩ档位置），则该电阻的阻值为______Ω．

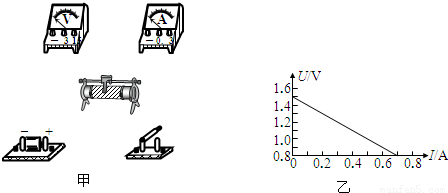

为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：
A．待测干电池一节
B．直流电流表（量程0～0.6～3A，0.6A挡内阻为0.1Ω，3A挡内阻为0.02Ω）
C．直流电压表（量程0～3～15V，3V挡内阻为5kΩ，15V挡内阻为25kΩ）
D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）
E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）
F．开关
G．导线若干
①在图甲中将所选器材，用铅笔画线代表导线进行实物连线    ；
②为尽可能减少实验的误差，其中滑动变阻器选    （填代号）；
③根据实验记录，画出的U-I图线如图乙所示，从中可求出待测干电池的电动势为    V，内电阻为    Ω．

如图所示，已知电源电动势ε=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作，求
（1）电路中的电流强度？
（2）电动机的额定工作电压？
（3）电源的总功率？

如图所示，一个带电的小球从P点自由下落，P点距场区边界MN高为h，边界MN下方有方向竖直向下、电场场强为E的匀强电场，同时还有垂直于纸面的匀强磁场，小球从边界上的a点进入电场与磁场的复合场后，恰能作匀速圆周运动，并从边界上的b点穿出，已知ab=L，求：
（1）小球的带电性质及其电量与质量的比值；
（2）该匀强磁场的磁感强度B的大小和方向；
（3）小球从P经a至b时，共需时间为多少？
