如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E．平板S上有可让粒子通过的狭缝 P和记录粒子位置的胶片A₁A₂．平板S下方有强度为B的匀强磁场．下列表述不正确的是（）
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向外
C．能通过的狭缝P的带电粒子的速率等于E/B
D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小

如图所示，在真空中匀强电场的方向竖直向下，匀强磁场的方向垂直纸面向里，三个油滴a、b、c 带有等量同种电荷，其中a静止，b向右做匀速运动，c向左匀速运动，比较它们的重力Ga、G_b、G_c的大小关系，正确的是（）

A．Ga最大
B．G_b最大
C．G_c最大
D．G_b最小

如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进人磁场时的速度方向垂直于磁场且与x轴正方向成120°角，若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是（）

，正电荷
B．

，正电荷
C．

，负电荷
D．

如图宽度为d的有界匀强磁场，磁感应强度为B，方向垂直纸面向里，MM′和NN′是它的两条边界．现有质量为m，电量为+q的带电粒子沿图示方向与磁场边界夹角为60°垂直磁场射入．要使粒子不能从边界NN′射出，则粒子入射速率的最大值是（）

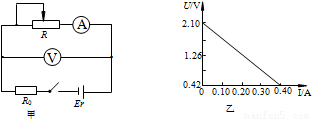

用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表（量程3V）；
B．电流表（量程0.6A）；
C．电流表（量程3A）；
D．定值电阻R（阻值4Ω，额定功率4W）；
E．滑动变阻器R（阻值范围0-20Ω，额定电流1A）
（1）电流表应选______；（填器材前的字母代号）．
（2）根据实验数据作出U-I图象（如图乙所示），则蓄电池的电动势E=______ V，内阻r=______Ω．

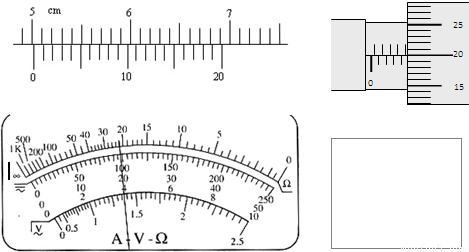

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为______mm；
（2）用螺旋测微器测量其直径如右上图，由图可知其直径为______mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为______Ω．
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R；电流表A₁（量程0～4mA，内阻约50Ω）；
电流表A₂（量程0～10mA，内阻约30Ω）；电压表V₁（量程0～3V，内阻约10kΩ）
电压表V₂（量程0～15V，内阻约25kΩ）；直流电源E（电动势4V，内阻不计）
滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）；
滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）；开关S；导线若干．
为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号．
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ=______Ω?m．（保留2位有效数字）

如图所示电路，电源的电动势E=4V，内阻r=1Ω，R₁=8Ω，R₂=R₃=4Ω，电流表和电压表均为理想电表，求电压表和电流表的读数．

一台“6V，15W”的直流电动机的电枢电阻为0.5Ω，接在电动势E=6V，内阻r=0.5Ω的电源上工作时，测得电动机两端电压是5V，求：
（1）电源的总功率；
（2）电源的输出功率；
（3）电动机的发热功率；
（4）电动机的输出功率．

如图所示，电源电动势E=2V，内电阻r=0.5Ω，竖直平面内的导轨电阻可忽略，金属棒的质量m=0.1Kg，电阻R=0.5Ω，它与导轨的动摩擦因数µ=0.4，有效长度为L=0.2m．为了使金属棒能够靠在导轨外面静止不动，我们施加一与纸面成30°向里且与金属棒垂直的磁场，问磁场方向是斜向上还是斜向下？磁感应强度B的范围是多大？（重力加速度g=10m/s²）

【选做题】如图所示，在平面直角坐标系xoy中，第一象限存在沿y轴负方向的匀强电场，第四象限存在垂直纸面向外的匀强磁场，磁感应强度B=

．一质量为m、电荷量为q的带正电粒子从y轴正半轴上的M点以速度v垂直于y轴射入电场，经x轴上N点与x轴正方向成θ=60°角射入匀强磁场中，最后从y轴负半轴某一点P射出，已知M点坐标为（0，3L），不计粒子重力，求：
（1）匀强电场的电场强度和粒子到N点的速度；
（2）粒子在磁场中运动的轨道半径和粒子打在P点的坐标；
（3）粒子从进入M点运动到P点所用的总时间．
