某同学用伏安法测一节干电池的电动势和内电阻，改变滑动变阻器滑片位置记录六组数据，然后画出U-I图象，如图所示．根据图线，干电池的电动势为______v，内电阻为______Ω；在此实验中，电源的最大输出功率是______w．

某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．（电压表和电流表均视为理想电表）

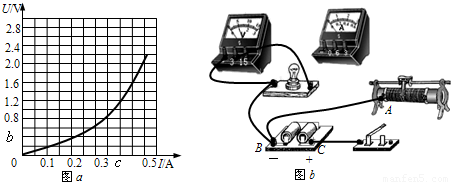

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．
（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是______W．

一辆电动自行车的铭牌上给出了如下的技术参数：

规格			后轮驱动直流电机
车型	26#电动自行车		额定输出功率	120W
整车质量	30kg		额定电压	40V
最大载重	120kg		额定电流	3.5A

请根据上表计算：
（1）此电动机正常工作时的消耗总功率和电动机的效率
（2）电动机的内阻．

如图所示，是一组两个平行带电圆柱垂直平面的等势面，在图中标出了各等势面的电势数值．试求：
（1）两个圆柱体带的什么电荷？
（2）计算U_AB=？
（3）若将0.5库电量的正电荷放在A，B，C，它具有的电势能各是多少？若将该电荷从A点移到E点，再移到D点，外力对它至少做了多少功？

如图所示，在倾角为α的光滑斜面上，放置一通有电流I、长为L、质量为m的导体棒，试问：
（1）要使棒静止在斜面上且对斜面无压力，则外加匀强磁场的磁感应强度B的大小为多少？方向如何？
（2）要使棒静止在斜面上，则外加匀强磁场的磁感应强度B的最小值为多少？方向如何？

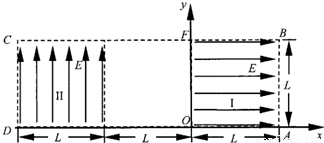

如图所示为研究电子枪中电子在电场中运动的简化模型示意图．在Oxy平面的ABCD区域内，存在两个场强大小均为E的匀强电场I和II，两电场的边界均是边长为L的正方形（不计电子所受重力）．
（1）在该区域AB边的中点处由静止释放电子，求电子离开ABCD区域的位置．
（2）在电场I区域内适当位置由静止释放电子，电子恰能从ABCD区域左下角D处离开，求所有释放点的位置．
（3）若将左侧电场II整体水平向右移动

（n≥1），仍使电子从ABCD区域左下角D处离开（D不随电场移动），求在电场I区域内由静止释放电子的所有位置．

下列说法符合史实的是（）
A．牛顿发现了行星的运动规律
B．开普勒发现了万有引力定律
C．卡文迪许第一次在实验室里测出了万有引力常量
D．牛顿发现了海王星和冥王星

关于开普勒第三定律中的公式

，下列说法中正确的是（）
A．适用于所有天体
B．适用于围绕地球运行的所有卫星
C．适用于围绕太阳运行的所有行星
D．以上说法均错误

在越野赛车时，一辆赛车在水平公路上减速转弯，从俯视图可以看到，赛车沿圆周由P 向Q行驶．下列图中画出了赛车转弯时所受合力的四种方式，其中正确的是（）
A．

在平坦的垒球运动场上，击球手挥动球棒将垒球水平击出，垒球飞行一段时间后落地．若不计空气阻力，则（）
A．垒球在空中运动的水平位移仅由初速度决定
B．垒球在空中运动的时间仅由击球点离地面的高度决定
C．垒球落地时瞬时速度的大小仅由初速度决定
D．垒球落地时瞬时速度的方向仅由击球点离地面的高度决定
