如图所示的四个日光灯的接线图中，S₁为启动器，S₂、S₃为电键，L为镇流器，能使日光灯正常发光的是（）
A．

如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L₁和L₂，输电线的等效电阻为R，开始时，开关S断开．当S接通时，以下说法中正确的是（）
A．副线圈两端M、N的输出电压减小
B．副线圈输电线效电阻R上的电压增大
C．通过灯泡L₁的电流减小
D．原线圈中的电流增大

如图所示，带铁芯的电感线圈的电阻与电阻器R的阻值相同，A₁和A₂是两个完全相同的电流表，则下列说法中正确的是（）

A．闭合S瞬间，电流表A₁示数小于A₂示数
B．闭合S瞬间，电流表A₁示数等于A₂示数
C．断开S瞬间，电流表A₁示数大于A₂示数
D．断开S瞬间，电流表A₁示数等于A₂示数

将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示，下列说法中正确的是（）
A．电路中交变电流的频率为25Hz
B．通过电阻的电流为

A
C．用交流电压表测得电阻两端的电压为5V
D．电阻消耗的电功率为2.5W

1992年7月，航天飞机“亚特兰蒂斯”号进行了一项卫星悬绳发电实验．航天飞机在赤道上空约300km处飞行，速度约为6.5×10³m/s，方向由西向东，地磁场在该处的磁感应强度B=4×10^-5T，地球半径为6400km，从航天飞机上释放了一颗卫星，卫星所携带的一根长L=20km的金属悬绳能产生的感应电动势约为______V．

汽油机做功冲程开始时，汽缸中的汽油空气混合气要靠火花塞点燃．但是汽车蓄电池的电压只有12V，不能在火花塞上产生火花，要产生电火花，电压要达到10000V，为此要使用如图所示的点火装置，则图中虚线框内所缺的部分是______，这一部分应该满足______，才能在火花塞中产生火花．

如图所示，三相交流电的线电压为380V，三相负载为三个完全相同的灯泡，则图中a灯的电压为______V；当交流电源的A相断开时，图中b灯的电压为______V．

如图所示，一个称为“千人震”的趣味物理小实验所用器材是一节电动势为1.5V的新干电池、几根导线、开关和一个用于日光灯上的镇流器，几位同学手拉手连成一排，另一位同学将电池、镇流器、开关用导线连接起来，并将它们和首、尾两位同学两只空着的手相连，在开关______（填“闭合”或“断开”）时就会使连成一排的同学都有触电的感觉，该实验的原理是______．

在“探究变压器线圈两端的电压与匝数的关系”的实验中，实验室中备有下列可供选择的器材：
A．可拆变压器（铁芯、两个已知匝数的线圈）
B．条形磁铁 C．直流电源 D．多用电表 E．开关、导线若干
上述器材在本实验中不必用到的是______（填器材前的序号），本实验中还需用到的器材有______．

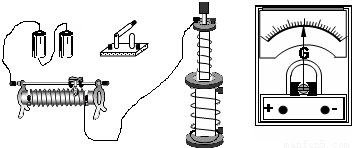

如图为“研究电磁感应现象”的实验装置．
（1）将图中所缺的导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：
a．将原线圈迅速插入副线圈时，灵敏电流计指针将______．
b．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将______．
