如图所示,A、B、C为黑箱上的三个接点,已知任意两个接点间最多只能接一个元件,可能的元件有电池、电阻和二极管.
(1)用多用电表判断黑箱内有无电池,操作方法是:______.
(2)经检测发现黑箱内没有电池,用多用电表的欧姆挡测量各接点间的电阻,结果如下,试在图中画出黑箱内一种可能的电路.
(1)用多用电表判断黑箱内有无电池,操作方法是:______.
(2)经检测发现黑箱内没有电池,用多用电表的欧姆挡测量各接点间的电阻,结果如下,试在图中画出黑箱内一种可能的电路.
| 红表笔接点 | C | B | A | B | C | A |
| 黑表笔接点 | B | C | B | A | A | C |
| 表盘示数 | 很小 | 很大 | R | R | 比AB间阻值R略大 | 很大 |

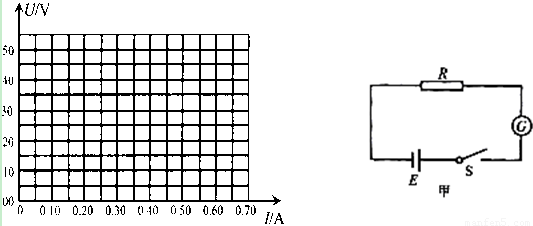

在“测定电源电动势和内阻”的实验中,一位同学记录的六组数据见表.试根据这些数据在右图中画出U-I图象.根据图象读出电源的电动势E=______V,
根据图象求出电源内阻r=______-Ω.

0 66701 66709 66715 66719 66725 66727 66731 66737 66739 66745 66751 66755 66757 66761 66767 66769 66775 66779 66781 66785 66787 66791 66793 66795 66796 66797 66799 66800 66801 66803 66805 66809 66811 66815 66817 66821 66827 66829 66835 66839 66841 66845 66851 66857 66859 66865 66869 66871 66877 66881 66887 66895 176998
| 红表笔接点 | C | B | A | B | C | A |
| 黑表笔接点 | B | C | B | A | A | C |
| 表盘示数 | 很小 | 很大 | R | R | 比AB间阻值R略 大 | 很大 |
| 0.12 | 0.20 | 0.31 | 0.40 | 0.50 | 0.57 | |
| 1.37 | 1.32 | 1.24 | 1.17 | 1.10 | 1.05 |
