两只相同的白炽灯L₁和L₂，分别与电容器C和电感线圈L串联，接在如图所示的电路中．将a、b接在电压最大值为U_m、频率为f的正弦交流电源E₁两极之间时，两只灯泡都发光，且亮度相同．若更换一个新的正弦交流电源E₂后，灯L₂的亮度高于灯L₁的亮度．则新电源E₂的电压最大值和频率可能是（）
A．最大值仍为U_m，而频率大于f
B．最大值仍为U_m，而频率小于f
C．最大值大于U_m，而频率仍为f
D．最大值小于U_m，而频率仍为f

如图所示，有一台交流发电机E，通过理想升压变压器T₁和理想降压变压器T₂向远处用户供电，输电线的总电阻为R．T₁的输入电压和输入功率分别为U₁和P₁，它的输出电压和输出功率分别为U₂和P₂；T₂的输入电压和输入功率分别为U₃和P₃，它的输出电压和输出功率分别为U₄和P₄．设T₁的输入电压U₁一定，当用户消耗的电功率变大时，有（）

A．U₂减小，U₄变大
B．U₂不变，U₃变小
C．P₁变小，P₂变小
D．P₂变大，P₃变大

在水平桌面上，一个圆形金属框置于匀强磁场B₁中，线框平面与磁场垂直，圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒ab，导体棒与导轨接触良好，导体棒处于另一匀强磁场B₂中，该磁场的磁感应强度恒定，方向垂直导轨平面向下，如图甲所示．磁感应强度B₁随时间t的变化关系如图乙所示．0～1.0s内磁场方向垂直线框平面向下．若导体棒始终保持静止，并设向右为静摩擦力的正方向，则导体棒所受的静摩擦力f随时间变化的图象是图中的（）

如图所示，绝缘杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用．初始时杆与电场线垂直，将杆右移的同时顺时针转过90°，发现A、B两球电势能之和不变．根据如图给出的位置关系，下列说法正确的是（）

A．A一定带正电，B一定带负电
B．A、B两球带电量的绝对值之比q_A：q_B=1：2
C．A球电势能一定增加
D．电场力对A球和B球都不做功

光滑平行金属导轨M、N水平放置，导轨上放置着一根与导轨垂直的导体棒PQ．导轨左端与由电容为C的电容器、单刀双掷开关和电动势为E的电源组成的电路相连接，如图所示．在导轨所在的空间存在方向垂直于导轨平面的匀强磁场（图中未画出）．先将开关接在位置a，使电容器充电并达到稳定后，再将开关拨到位置b．导体棒将会在磁场的作用下开始向右运动，设导轨足够长．则以下说法中正确的是（）

A．空间存在的磁场方向竖直向下
B．导体棒向右做匀加速运动
C．当导体棒向右运动的速度达到最大时，电容器的电荷量为零
D．导体棒运动的过程中，通过导体棒的电荷量Q＜CE

多用电表是实验室和生产实际中常用的测量仪器．使用多用电表测某段导体的电阻．
（1）主要的操作过程分以下三个步骤，请填写第②步操作．
①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×10”；
②______；
③把红、黑表笔分别与导体的两端相接，读取导体的电阻．
（2）采用上述的操作步骤后，多用表的示数如图所示．则该段导体的电阻测量值为______Ω．

有一个电阻R_x，其阻值大约为20Ω，现要更精确地测量其电阻，手边现有器材如下：
A．电源E（电动势12.0V，内阻0.5Ω）；
B．电压表（0～3～15V，内阻大于3kΩ）；
C．电流表（0～0.6～3A，内阻小于1Ω）；
D．滑动变阻器R₁（0～10Ω，2.0A）；
E．滑动变阻器R₂（0～1750Ω，0.3A）；
F．开关S和导线若干．
（1）滑动变阻器应选用______（选填“R₁”或“R₂”）．连接电路时，电压表的量程应选______V，电流表的量程应选______A．
（2）请在方框中画出实验电路图．

某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材：
A．电流表A₁（满偏电流l0mA，内阻10Ω）；
B．电流表A₂ （0～0.6～3A，内阻未知）；
C．滑动变阻器R（0～100Ω）；
D．定值电阻R（阻值990Ω）；
E．开关S与导线若干．

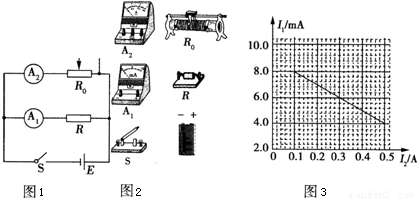

（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在图中完成实物连线

（2）该同学根据上述设计的实验电路测出多组数据，绘出如图所示的I₁一I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数），则由图线可似得到被测电池的电动势E=______V，内阻r=______Ω．（保留两位有效数字）

在水平放置的两块金属板AB上加不同电压，可以使从炽热的灯丝释放的电子以不同速度沿直线穿过B板中心的小孔O进入宽度为L的匀强磁场区域，匀强磁场区域的磁感应强度为B，方向垂直纸面向里．若在A、B两板间电压为U_O时，电子不能穿过磁场区域而打在B板延长线上的P点，如图所示．已知电子的质量为m，电荷量为e，并设电子离开A板时的初速度为零．
（1）求A、B两板间的电压为U时，电子穿过小孔O的速度大小v；
（2）求P点距小孔D的距离x；
（3）若改变A、B两板间的电压，使电子穿过磁场区域并从边界MN上的Q点射出，且从Q点穿出时速度方向偏离v方向的角度为θ，则AB两板间电压U为多大？

如图甲所示，在一个正方形金属线圈区域内，存在着磁感应强度B随时间变化的匀强磁场，磁场的方向与线圈平面垂直．金属线圈所围的面积S=200cm²，匝数n=1000，线圈电阻r=1.0Ω．线圈与电阻R构成闭合回路，电阻R=4.0Ω．匀强磁场的磁感应强度随时间变化的情况如图乙所示，求：
（1）在t=2.0s时刻，通过电阻R的感应电流的大小；
（2）在t=2.0s时刻，电阻R消耗的电功率；
（3）0～6.0s内整个闭合电路中产生的热量．
