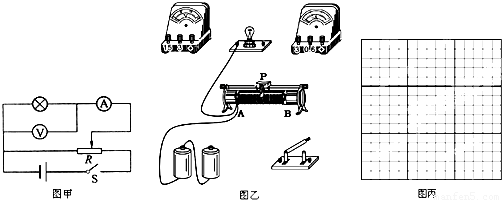

如图甲所示,为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验电路图.

①根据电路图甲,用笔画线代替导线,将图乙中的实验电路连接完整.
②开关S闭合之前,图甲中滑动变阻器的滑片应该置于______端(选填“A”、“B”或“AB中间”)
③实验中测得有关数据如下表:
根据表中的实验数据,在图丙中画出小灯泡的I-U特性曲线.
①根据电路图甲,用笔画线代替导线,将图乙中的实验电路连接完整.
②开关S闭合之前,图甲中滑动变阻器的滑片应该置于______端(选填“A”、“B”或“AB中间”)
③实验中测得有关数据如下表:
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 |
| I/A | 0.10 | 0.16 | 0.20 | 0.23 | 0.25 | 0.26 | 0.27 |
一辆电动自行车的铭牌上给出了如下的技术参数:
请根据上表计算:
(1)此电动机的内阻
(2)电动机正常工作时的效率.
0 66601 66609 66615 66619 66625 66627 66631 66637 66639 66645 66651 66655 66657 66661 66667 66669 66675 66679 66681 66685 66687 66691 66693 66695 66696 66697 66699 66700 66701 66703 66705 66709 66711 66715 66717 66721 66727 66729 66735 66739 66741 66745 66751 66757 66759 66765 66769 66771 66777 66781 66787 66795 176998
| 规 格 | 后轮驱动直流电机 | ||
| 车型 | 26#电动 自行车 | 额定输出 功率 | 120W |
| 整车质量 | 30kg | 额定电压 | 40V |
| 最大载重 | 120kg | 额定电流 | 3.5A |
(1)此电动机的内阻
(2)电动机正常工作时的效率.
