（1）在《用电流表和电压表测定电池的电动势和内阻》实验中，某同学根据测得的数据作出了如图所示的I-U图线，由图线可以得到电源电动势E=______V，内电阻r=______Ω．
（2）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度太大（指针过于靠右），则可以断定：这个电阻阻值______（填“较小”或“较大”），为了把电阻测得更准确一些，应换用______（填“×1挡”或“×100挡”），调零后重新测量．
（3）某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据：
①从上表数据中可以看出，当小灯泡的功率逐渐增大时，灯丝电阻的变化情况是______．
②请在实物图中用铅笔补全其中的连线（电压表、电流表左接线柱为正，右接线柱为负）
（4）有一待测的电阻R，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程O～10V，内电阻约20kΩ）；
电流表A（量程O～300mA，内电阻约4Ω）；
滑动变阻器R（最大阻值为20Ω，额定电流为1A）
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关；此外还有若干根供连线用的导线．
实验要求电表读数从零开始变化，并多次测出几组电流、电压值，以便画出电流一电压的关系图线．为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节．请在方框内画出实验电路．
（2）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度太大（指针过于靠右），则可以断定：这个电阻阻值______（填“较小”或“较大”），为了把电阻测得更准确一些，应换用______（填“×1挡”或“×100挡”），调零后重新测量．
（3）某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据：
| 编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| U（伏） | 0.50 | 1.00 | 1.50 | 2.00 | 2.20 | 2.60 | 3.00 | |
| I（安） | 0.050 | 0.100 | 0.150 | 0.180 | 0.190 | 0.200 | 0.205 | |
| 灯泡发光情况 | 不亮 微亮 逐渐变亮 正常发光 | |||||||
②请在实物图中用铅笔补全其中的连线（电压表、电流表左接线柱为正，右接线柱为负）
（4）有一待测的电阻R，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程O～10V，内电阻约20kΩ）；
电流表A（量程O～300mA，内电阻约4Ω）；
滑动变阻器R（最大阻值为20Ω，额定电流为1A）
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关；此外还有若干根供连线用的导线．
实验要求电表读数从零开始变化，并多次测出几组电流、电压值，以便画出电流一电压的关系图线．为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节．请在方框内画出实验电路．
某同学在研究标有“3V，0.3A”字样的小电珠的伏安特性曲线的实验中得到一组U和I的数据：

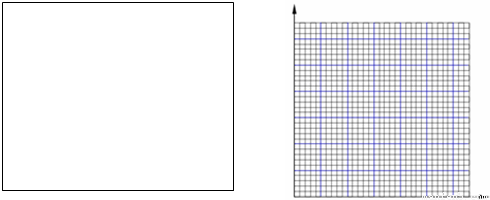

（1）在方框内画出实验电路图
（2）在方格纸内画出I-U图线
（3）根据I-U图线分析小电珠的电阻随温度升高而______
（4）小电珠工作电压为3V时，测得实际电功率为______W
| 编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| U/V | 0.20 | 0.60 | 1.00 | 1.40 | 1.80 | 2.20 | 2.60 | 3.00 |
| I/A | 0.020 | 0.060 | 0.100 | 0.140 | 0.170 | 0.190 | 0.200 | 0.205 |
（2）在方格纸内画出I-U图线
（3）根据I-U图线分析小电珠的电阻随温度升高而______
（4）小电珠工作电压为3V时，测得实际电功率为______W
电压表的内阻在20kΩ～50kΩ之间，现要测量其内阻，实验室提供下列可选用的器材：待测量电压表V（量程3V） 电流表A1（量程200μA）
电流表A2（量程5mA） 电流表A3（量程0.6A）
滑动变阻器R（最大阻值1kΩ） 电源ε（电动势4V）
电键K
（1）所提供的电流表中，应选用______（填写字母代号）．
（2）为了尽量减小误差，要求测多组数据，试在图中方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）．
（3）下面是对测量数据记录和进行处理所设计的两个表格，其中正确的是______
（ a ）
（b）
0 66508 66516 66522 66526 66532 66534 66538 66544 66546 66552 66558 66562 66564 66568 66574 66576 66582 66586 66588 66592 66594 66598 66600 66602 66603 66604 66606 66607 66608 66610 66612 66616 66618 66622 66624 66628 66634 66636 66642 66646 66648 66652 66658 66664 66666 66672 66676 66678 66684 66688 66694 66702 176998
电流表A2（量程5mA） 电流表A3（量程0.6A）
滑动变阻器R（最大阻值1kΩ） 电源ε（电动势4V）
电键K
（1）所提供的电流表中，应选用______（填写字母代号）．
（2）为了尽量减小误差，要求测多组数据，试在图中方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）．
（3）下面是对测量数据记录和进行处理所设计的两个表格，其中正确的是______
| U（V） | I（A） | R（Ω） | |
| 1 | |||
| 2 | |||
| 3 | |||
| 平均值 |
| U（V） | I（A） | R（Ω） | 平均值R（Ω） | |
| 1 | ||||
| 2 | ||||
| 3 |
我们都有过这样的体验：手电筒里的两节干电池用久了以后，灯泡发红光，这就是我们常说的“电池没电了”，有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用．某同学为了检验此人的做法是否合理，设计了下面的实验：
处飞出电场．求：
处飞出电场，则所加的电压U2应为多少？
如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω．闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v=4m/s竖直向上射入板间．若小球带电量为q=1×10-2 C，质量为m=2×10-2 kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？此时，电源的输出功率是多大？（取g=10m/s2）
